Productdetails:
|
| Model: | SDE 7 | Toestelverhouding: | 57:1 |
|---|---|---|---|
| het leven: | ≥10000h | Lawaai: | ≤60dB |
| Werkende Temperatuur: | -40℃~+120℃ | Voeding: | AC/DC |

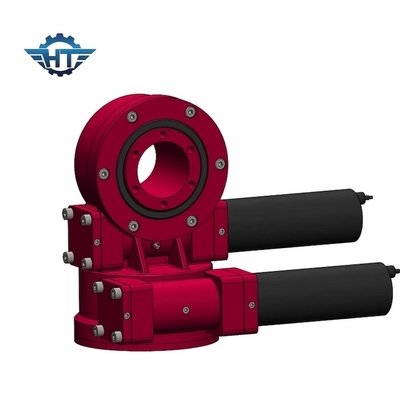

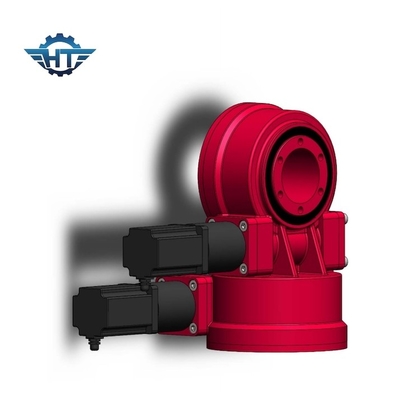

| Productnaam: | De dubbele As zwenkt Aandrijving | snelheid: | 0.1-1.5rpm |
| Markeren: | slew drive motor,worm gear slew drive |
||
Onze SDE-reeks zwenkende die aandrijving hoofdzakelijk voor PV, STP, de zonne volgende systemen van CSP wordt gebruikt.
Onze andere soorten het zwenken van aandrijving worden wijd gebruikt voor bouwtoepassingen, zoals vrachtwagenkranen, manlifts, draaischijven, havenmachines, modulaire voertuigen, kleine windenergiesystemen en satellietcommunicatie, zware ladingsvervoerders, het materiaal van de bruginspectie, telescopisch werkend platform, de vereisten van de mandrotator, jachtkraan, cementmixer, graafwerktuig, enz. Wij kunnen veelvoudige grootte ook verstrekken van het zwenken van aandrijving en het zwenken van berarings, hydraulische motor & gelijkstroom-Motor om met het zwenken van aandrijving aan te passen. De producten zijn over de hele wereld uitgevoerd aan.
Prestatiesgrafiek van SDE Modelslewing drive
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Zeer belangrijke Eigenschappen
1. Klaar-aan-installeer systeem met geïntegreerde toestel en worm, gemakkelijk om in bestaande toepassingen te integreren
2. Lagere onderhoudskosten
3. Compacte pakketten voor ruimtebesparingsinstallaties
4. Beschikbaar met flenzen voor alle standaard elektrische motoren en hydraulische motoren
5. Gedreven worm
6. IP66 het verzegelen rang
7. De modulaire bouw staat zeer snelle wijzigingen toe
8. Uitgebreide leven-huisvesting die volledig de tandwieloverbrenging insluit (vetreservoir, bescherming tegen verontreiniging en contact)
9. Maximumladingscapaciteit in compact ontwerp
Installatie instructie-Combinatie
1. Horizontale installatie & Verticale installatie.
2. Aandrijving van slepen kan de enige sleiwng de dubbele systemen van de as zwenkende aandrijving bereiken.
3. Één dubbele as zwenkende aandrijving kan de dubbele systemen van de as zwenkende aandrijving bereiken.
4. Één zwenkende aandrijving met één lineaire actuator kan dubbele as zwenkende aandrijving ook bereiken.
