Productdetails:
|
| Model: | nul weerslag 3 duim | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Toepassing: | parabolische hoewel en verwarmingstoren | Plaats van herkomst: | Changzhou, China |
| Bestuurder: | 24VDC toestelmotor met codeurs | Installatie: | opgezet horizontaal |
| Kleur: | zoals gevraagd | Weerslag: | minder dan 0,03 graden |
| Markeren: | worm drive gearbox,worm gear slewing ring |
||

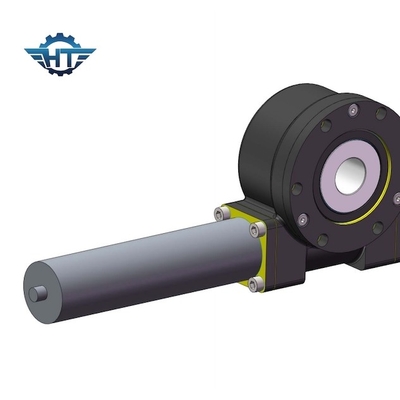

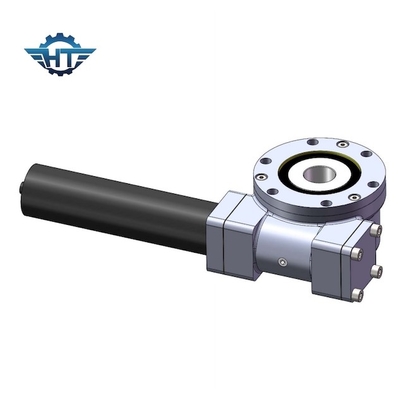

Nul Versnellingsbak van de de Wormaandrijving van de Weerslag Enige As voor Parabolisch niettemin en het Verwarmen Toren
Enige de Aandrijvingsbeschrijving van de Asworm
Een wormversnellingsbak is samengesteld uit een zwenkende ring, worm, gietende huisvesting, en de standaardcomponenten zoals het dragen en bouten, de Zwenkende aandrijving van enz. kan meer aslading, radiaal lading en het overhellen ogenblik ondersteunen. De draaischijf of het kader roteren bij azimut en verhoging door aandrijving wordt gedreven te zwenken die. Nul weerslag zwenkende aandrijving is een speciale zwenkende aandrijving met zijn toestel en worm die een perfect netwerk hebben en heeft ook redelijke hiaten van smering en het werkende verwarmen.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De typische zwenkende aandrijvingstoepassingen omvatten zonneelektrische centrales, windturbines, vrachtwagenkranen, lucht het werkvoertuigen, nutsmateriaal, hydraulisch materiaal, aardoliemateriaal, wielstuurinrichting, graafwerktuigen en automatische liften. Er zijn veel andere toepassingen die niet kunnen diepgaand worden vermeld, aangezien de schommelingsaandrijving de keus voor toepassingen die hoge ladingen en hoge torsies op dezelfde transmissie vereisen is.
