Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | VE9 verticaal toestel |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Nominaal vermogentorsie: | 8784 NM |
| Het houden van Torsie: | kNm 80 | Het overhellen Torsie: | kNm 16 |
| Efficiency: | 40% | Precisie: | 0,15 graden |
| Markeren: | 84*84 buis Verticale Zwenkende Aandrijving,Verticale Zwenkende Aandrijving 50Mn 42CrMo,het Toestel Zwenkende Aandrijving van de 0 |
||

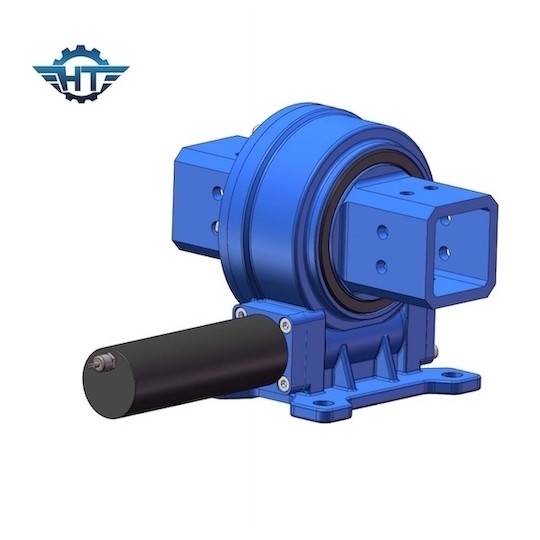

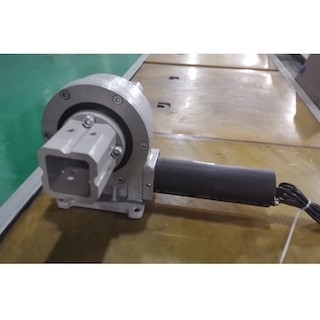

9 zwenkt de duim Verticale Enige Asaandrijving, 84*84-Buisgrootte voor Zonne Volgend Systeem
De verticale Enige As zwenkt Aandrijvingsbeschrijving
Zwenk het systeem van de wormaandrijving is een stevig geconstrueerde eenheid die uit een zwenkende ring, een grondplaat en een worm bestaat. Deze eenheid brengt de voordelen van een zwenkende ring en een worm in één eenheid.
| Model: | VE9 | Plaats van Oorsprong | Changzhou, China |
| Merk | HT | Type | Ingesloten |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 8784 N.m |
| Het overhellen Ogenbliktorsie | 16 K N.m | Het houden van Torsie | 80 K N.m |
| Statische Asclassificatie | 60 KN | Statische Radiale Classificatie | 130 KN |
| Dynamische Asclassificatie | 30 KN | Dynamische Radiale Classificatie | 65 KN |
| Toestelverhouding | 61:1 | Efficiency | 40% |
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
Het is geschikt voor toepassingen die langzame omwenteling met een ononderbroken of cyclische beweging geschikt eisen om gecombineerde ladingen te behandelen. Het product is met standaardafmetingen voor het koppelen van een elektrische of hydraulische motor evenals het koppelen van een geheel systeem aan materiaal.
wegens zijn compactheid, hoge starheid en andere vermelde voordelen, wordt een systeem van de wormaandrijving gebruikt in variërend materiaal zoals mobiele assemblageplatforms, satellietsysteem, hydraulische ladingskranen op transportvoertuigen, kleine mariene kranen, verlengbare roterende ladders, in wieleenheden grote mariene poortvervoerders.
