Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | dubbele as 5 duim |
|---|---|---|---|
| Toestelverhouding: | 37:1 | Efficiency: | 40% |
| Toepassing: | zonnevolgsystemen | Certificaat: | ISO9001, CE |
| Installatieplaats: | Open veld, plat dak | Eigenschappen: | Beveilig, Snelle Installatie |
| Markeren: | De dubbele Aandrijving van de As Zwenkende ring,PV Comité Zwenkende ringsaandrijving,PV Comité de wormaandrijving zwenkt ring |
||

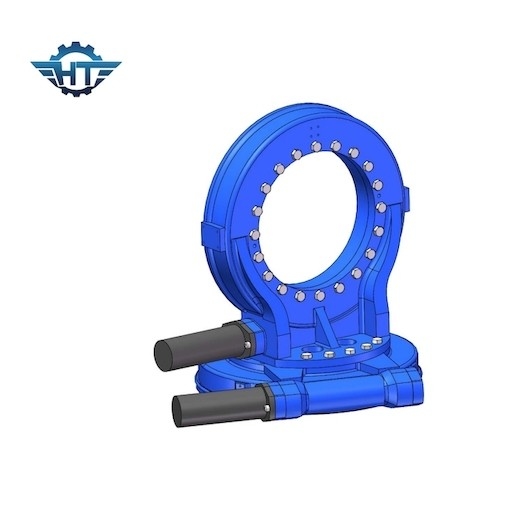

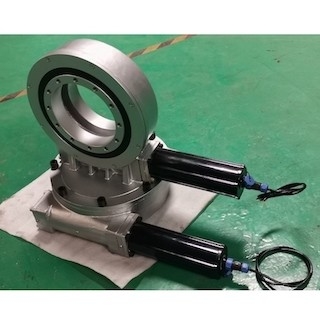

3 Kleine zwenkt de duim Enige As Aandrijving met 24VDC-Toestelmotor voor Enig As Zonne Volgend Systeem
Klein zwenk Aandrijvingsbeschrijving
De zwenkende aandrijving is een nieuw geroepen type van het zwenken van product, gewoonlijk het zwenkende dragen, die gewoonlijk samengesteld uit worm, toestel, huisvesting, motor en andere componenten is. Aangezien de kerncomponenten lagers zwenken, kunnen zij askracht, radiale kracht en tegelijkertijd het ten val brengen van ogenblik dragen. Vergeleken met traditionele zwenkende producten, heeft het nieuwe zwenkende aandrijvingsapparaat de kenmerken van geschikte installatie, geschikt onderhoud en grotere installatieruimte.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassingen
Onze dubbel-as zwenkende eenheden produceren torsie door ongeveer twee onafhankelijk gescheiden assen te roteren, toelatend stabiele en high-precision transmissie over een brede waaier. De toepassingen omvatten zonnedrijvers, heliostaten, geconcentreerde photovoltaics (CPV), en satelliet en radioantennes.
