Productdetails:
|
| Model: | Horizontale 5 Duim | Toestelverhouding: | 37:1 |
|---|---|---|---|
| Toepassing: | Klein Industrieel Graafwerktuig | Plaats van herkomst: | Changzhou, China |
| Certificaten: | ISO9001, CE | Eigenschap: | Enige As |
| Smeer: | Interne 5 Jaar | Ladingsrichting: | As |
| Weerslag: | 0,1 Graden | ||
| Markeren: | Industrieel Graafwerktuig Small Slew Drive,Klein zwenk Aandrijvings Enige As,De industriële Aandrijving van Graafwerktuigsingle axis slew |
||

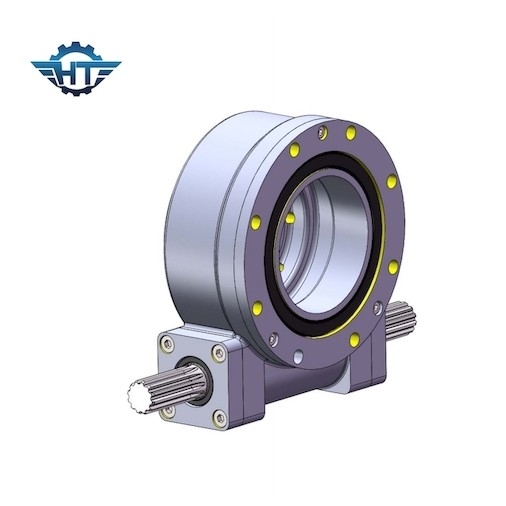

SE5 de kleine Enige Wormschacht zwenkt Aandrijving met Hydraulische Motor voor Industrieel Graafwerktuig
Klein Industrieel Graafwerktuig Slewing Drives
Een roterend aandrijvingsapparaat voor bouwmachines behoort tot het technische gebied van bouwmachines en materiaal, en omvat een toestel, wordt de bodem van het toestel vast verbonden met een outputschacht, wordt een eind van de outputschacht vanaf het toestel draaibaar verbonden met een grondplaat door een unidirectioneel lager, wordt een aandrijvingsstaaf geschikt aan de kant van het toestel, en een buitenkant van het toestel wordt het netwerk van het ringstoestel van de drijfdietanden voorzien elastically aan de kant van de drijfstaaf worden geschikt. Één eind van de drijfstaaf wordt verbonden aan een drijfmechanisme, en het andere eind wordt verbonden aan een het terugstellenmechanisme. Het verstrekt een hoogst uitvoerbare intermitterende transmissiewijze voor bouwmachines en materiaal. De voordelen van hoge transmissieprecisie en eenvoudige structuur.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Onze Voordelen
1. Het wiel van de zandloperworm verstrekt meer tandcontact, om hogere torsie te verzekeren
2. Zelfsluitende eigenschap om de stabiliteit en veiligheidsfactor te verbeteren
3. Gemakkelijk te installeren, gemakkelijk te handhaven, en bespaart aanzienlijke installatieplaats.
4. Het zwenkende toestel en het toevoerkanaal geven vaste vorm de verhoging van de verwerkingstechnologie zwenken aandrijvingsleven
6. Het douaneontwerp is beschikbaar
Toepassingen
Aaneenschakeling van enig-as het volgen
Typisch, hebben de zonnelandbouwbedrijven veelvoudige series van cellen die in synchrony werken, met een hefboom die de series samen duwt. Een handvat wordt bevestigd op de roterende schacht van elke batterijplaat, en het andere eind van het handvat wordt verbonden aan de controleverbinding.
In tegenstelling tot het concentreren van en hitte-verzamelende apparaten, moeten de zonnecelseries (niet-zichconcentreert type) nauwkeurig worden gevolgd, en het effect van een paar graden is niet duidelijk. Het moet slechts een elektromechanisch apparaat gebruiken om een hoek te roteren gedurende enkele minuten, en het interval zou niet 15 graden per uur moeten overschrijden. , in de ochtend en de avond, te hoeven u niet loodrecht draaien om aan de grond te zijn, en u kunt teruggaan wanneer de zon daalt.
