Productdetails:
|
| Zwenkende Waaiers: | ±60° | Materiaal: | 42CRMN, 50Mn |
|---|---|---|---|
| Toepassing: | Zonnedrijvers | Garantie: | 10 jaar |
| Kleur: | Sinaasappel | Grootte: | 3 duim aan 25 Duim |
| MOTOR: | 24VDC, 220VAC | Wormtoestel: | Dubbele omhulling |
| Markeren: | Het elektrische Planetarische Wormtoestel zwenkt Aandrijving,220VAC zwenk Toestelaandrijving,220VAC het wormtoestel zwenkt aandrijving |
||

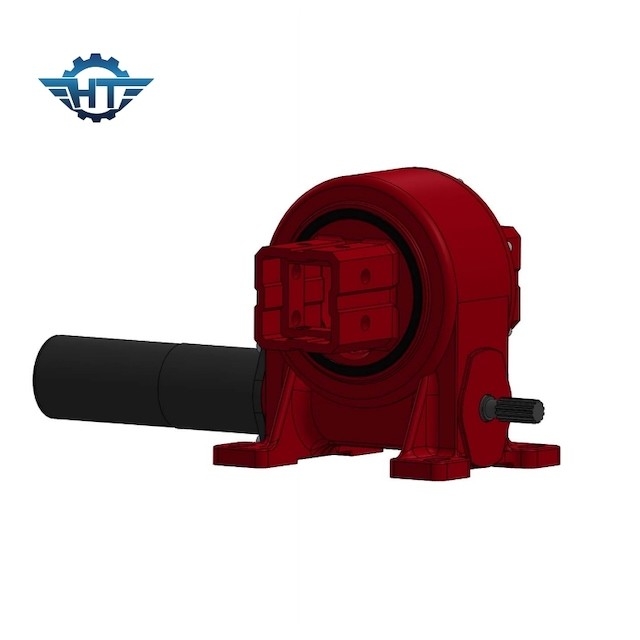

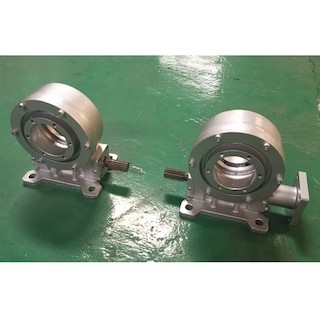

Ingesloten Huisve8 Zwenkend Toestel met Elektrische Planetarische Toestelmotor voor Zonnedrijvers
De zwenkende Beschrijving van de Toestelaandrijving
De ingesloten zonne volgende Zwenkende Aandrijving heeft vele types zoals ingesloten type, open huisvestingstype, verticaal type, dubbel astype, hoge precisietype, het type enz. van wormaandrijving is de Zwenkende aandrijving gebaseerd op de dubbele wikkelende structuur van het wormtoestel, die multidietandcontact kenmerkte speciaal voor het drijven van hoge lading wordt ontworpen. Het heeft sterke het overhellen ogenbliktorsie en statische zelfsluitende functie.
Het het werk van de planetarische versnellingsbak van de toestelvermindering principe maakt zich om een grote radiale lading te dragen toe te schrijven aan de evenredige distributie van torsie. Wat meer, onze zwenkende aandrijving is kan aan verschillende soorten motoren, hydraulische motor, de elektrische motor van 24vdc/12vdc, servomotor, stepper motor vastmaken en wij hebben al reeks versnellingsbakgrootte zwenken voldoen aan de de verschillende behoefte en vraag van klanten.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Installatievoorzorgsmaatregelen
Het zwenkende lager draagt het grootste deel van de extra die kracht door de roterende bouw van mechanische componenten wordt geproduceerd, en de factoren zoals grote ladingsdruk en ruwe werkomgeving hebben hogere eisen ten aanzien van zijn prestaties naar voren gebracht. om de vlotte vooruitgang van bouwactiviteiten te verzekeren, is het zeer belangrijk om de zwenkende dragende producten van uitstekende kwaliteit te kiezen, en de details van zijn installatie en gebruik kunnen niet worden ontspannen.
1. Bevestig de kwaliteit. Alvorens het zwenkende lager wordt geïnstalleerd, zou een zorgvuldige visuele inspectie moeten worden gedaan bevestigen dat het zwenkende lager niet zeer tijdens vervoer, zoals strenge corrosie en misvorming is beschadigd.
2. Maak onzuiverheden schoon. Wanneer er buitenlandse voorwerpen zoals zanddeeltjes en ijzer het indienen binnen het zwenkende dragen zijn, zal het slijtage aan de aangrenzende componenten tijdens de verrichting van de machine veroorzaken, zal de onregelmatige trilling voorkomen, en er zal ook onbuigbare omwentelingsmislukkingen zijn. Verkort het mechanische leven.
3. Verzeker precisie. Nadat de delen worden geïnstalleerd, is het noodzakelijk om het contact tussen het zwenkende dragende vliegtuig en het installatievliegtuig te controleren. Als er een hiaat is, zou het materiaal dat het hiaat kan vullen moeten worden gebruikt om het hiaat te vullen om het zwenken dragend worden misvormd te verhinderen nadat de bout wordt aangehaald.
