Productdetails:
|
| Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 NM |
| Het overhellen Torsie: | 744 Nm | Nominaal vermogentorsie: | 0,065 tpm |
| Gebruik: | Zonne-energie | Beveiligingsfunctie: | IP66 |
| Markeren: | 24VDC 3“ het Wormtoestel zwenkt Aandrijving,Het wormtoestel zwenkt Aandrijving 7000 NM,7000 NM zwenken aandrijvingsversnellingsbak |
||

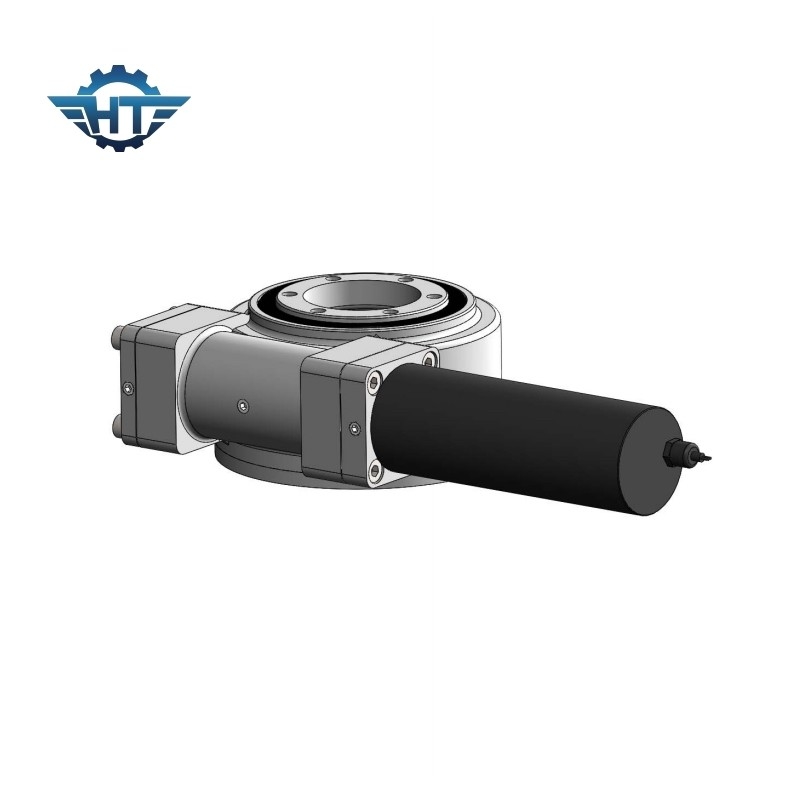

Het ingesloten Wormtoestel zwenkt Aandrijving, 3 Duim met 24VDC-Toestelmotor voor Zonne-energie
Het ingesloten Wormtoestel zwenkt Aandrijvingsbeschrijving
SE zwenkt aandrijving hoofdzakelijk wordt gebruikt in zonne volgend systeem, bouwmachines. Wegens hun veelvoudig gebruik, komt de zwenkende aandrijving in een verscheidenheid van modelgrootte, prestatiesgamma en opzettende kenmerken. De aandrijving is passend voor toepassingen die zowel ladingsholding als rotatietorsie van dezelfde versnellingsbak vereisen. Zij kunnen ook met dubbele assen van omwenteling, (draaiende assen tegelijkertijd) of met dubbele aandrijving op dezelfde as worden gemaakt, (twee wormdraden die hetzelfde ringstoestel in één as drijven).
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
De Eigenschappen van de Aangepaste Toestelmotor
1. De outputschacht van de aangepaste motor keurt een dubbele steunstructuur goed, die zeer het maximumkoppel van de versnellingsbak verhoogt.
2. Het zontoestel en het planetarische toestel worden verbonden door latten, dat het maximumkoppel van de versnellingsbak verhoogt en de levensduur verlengt.
3. Het inputstadium keurt spiraalvormig toestel goed, dat verrichting met geringe geluidssterkte en stabiele bij hoge snelheid heeft. Het binnentoestel is gescheiden om de transmissieverhouding en het flexibele ontwerp groter te maken. De versnellingsbak en de motor worden bevestigd door as ingepaste verbindingen, die de passende nauwkeurigheid verbetert en het lawaai. vermindert.
4. Ultra-stille en stabiele verrichting, met een levensduur van meer dan 10.000 uren.
