Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | 9 duim |
|---|---|---|---|
| Toestelverhouding: | 61:1 | Efficiency: | 40% |
| Nauwkeurig: | ≤ 0,1 | MOTOR: | Hydraulische Motor |
| Kleur: | zoals gevraagd | Type: | Enige Worm Enige As |
| Markeren: | SE9 zwenkende Dragende Aandrijving,Het zwenken van Dragende Aandrijving 42CrMo,42CrMo zwenken aandrijvingsversnellingsbak |
||

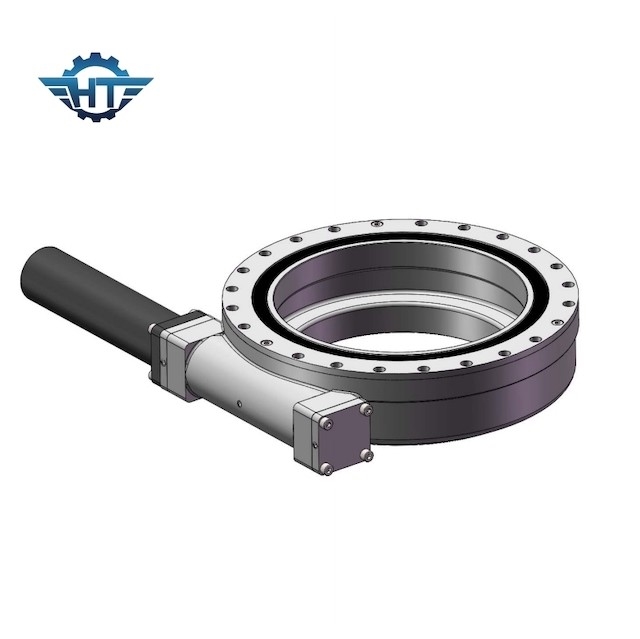

SE9 zwenkende Dragende Aandrijving met Hydraulische Motor voor de Openluchtvrachtwagen van het Bouwplatform

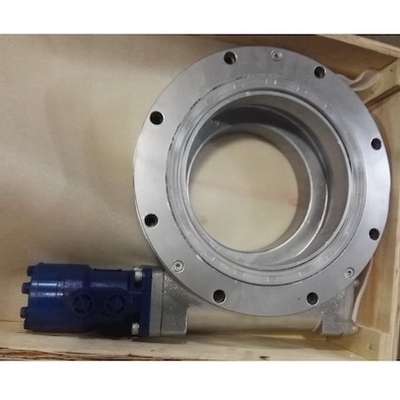

Hydraulische Motor Zwenkende Aandrijving
De zwenkende dragende aandrijving wordt aangedreven met de technologie van de zandloperworm om maximummogelijkheids tot overleven lading-holding evenals verhoogde efficiency en nauwkeurigheid te geven.
Er zijn veel andere toepassingen aangezien de zwenkende dragende aandrijving voor toepassingen die zowel lading-houdt rotatietorsie van dezelfde versnellingsbak vereisen voor langzame omwenteling met ononderbroken of cyclische bewegingen perfect als en geschikt is. Het is geschikt voor zonnedrijver, modellen zoals enige as en dubbele as, die in vlak enig as zonne volgend systeem, schuin of overgeheld enig volgend systeem en dubbel as zonne volgend systeem, en ook in de industrieën als techniekmachines, bouwmachines en metallurgie, geautomatiseerd lopende bandmateriaal, zonnemacht, platformvrachtwagen, milieubescherming materiaal, windenergiegeneratie en afgietselmachines, evenals divers langzaam draaiend machinesmateriaal kunnen worden toegepast.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelfsluitend |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
Schuine éénassige toepassing
De omwentelingsas van de geneigde éénassige volgende steun is geïnstalleerd bij een neigingshoek aan het horizontale vlak, en roteert rond een ééndimensionale as. De richting van de omwentelingsas is noord-zuid richting, zodat de licht-ontvangt oppervlakte van de photovoltaic module aan de inherente hoek van zonlicht mogelijk in ééndimensionale richting zo loodrecht is.
Verticale astoepassing
„Hoogte + azimut“ het volledige volgende systeem, dat zich langs omwenteling beweegt twee schaft en heeft twee rotatiegraden van vrijheid af, die de baan van de zon kunnen volledig volgen om de ontvangen zonne-energie te maximaliseren. Het is geschikt voor hoge breedtegebieden, en de efficiency van de machtsgeneratie kan effectief met meer dan 35% worden verhoogd, die beduidend de efficiency van de machtsgeneratie van photovoltaic systemen verbetert.
