Productdetails:
|
| Toestelverhouding: | 31:1 | Normale Outputtorsie: | 533 NM |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Het houden van Torsie: | 7000 NM |
| Het overhellen Torsie: | 744 Nm | Nominaal vermogentorsie: | 0,065 tpm |
| Gebruik: | Zonnedrijvers | Beveiligingsfunctie: | IP66 |
| Markeren: | De zonne Kleine Drijversaaneenschakeling zwenkt Aandrijving,533Nm zwenk Aandrijving voor zonne volgend systeem,533Nm het wormtoestel zwenkt aandrijving |
||

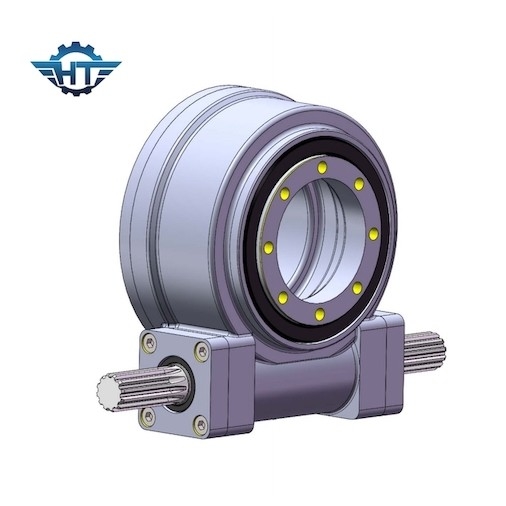

SE3 wormtoestel IP66 die Ring Bearings For Solar Tracking-Systeem zwenken
IP66 zelfsluitende Zwenkende Aandrijving
Volgens de veranderlijke vorm van de snelheidstransmissie van het zwenken van aandrijving, kan het in toestel zwenkende aandrijving en de zwenkende aandrijving van het wormtoestel worden verdeeld, ervend de respectieve kenmerken van toestelaandrijving en de aandrijving van het wormtoestel. In termen van lagercapaciteit, zijn de prestaties van het type van wormtoestel beter dan dat van het tandtype, en wanneer de aandrijving van de envelopworm wordt gebruikt, zijn zijn lagercapaciteit, misvormingsweerstand en transmissiestarheid verder beter, maar het wormtoestel en de worm typen roterende aandrijving in termen van efficiency.
Voordelen
De zwenkende aandrijving is een hoogst geïntegreerd mechanisme van de volledig-cirkel zwenkend vermindering. De asgrootte van de ketting is niet veel verschillend, wat voordelig is aan het afvlakken van de structuur van de de verbindingsdelen van de reekstransmissie, daardoor verminderend de grootte van het volledige mechanische materiaal.
Bovendien of het een toesteltype is of een het type van wormtoestel zwenkende aandrijving, omdat het grootteverschil tussen de belangrijkste en gedreven delen zelf zeer groot is, is het gemakkelijker om grote transmissieverhouding transmissie te bereiken, die ook moeilijk voor veel andere types van de veranderlijke mechanismen van de snelheidstransmissie is.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelfsluitend |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Opmerkingen:
Aangezien de zwenkende aandrijving met verschillende aandrijvingsmotoren zal worden uitgerust en de prestaties van de zwenkende aandrijving verschillend zijn, gelieve onze verkoop voor de specifieke prijs te contacteren. Wij zullen uw bericht binnen 12 uren herstellen.
Toepassingen
De zwenkende aandrijving kan in om het even welke gelegenheid worden gebruikt die volledig-cirkelomwenteling vereist en veranderlijke snelheid vereist. Wanneer het noodzakelijk is om de machtstransmissie van grotere torsie, de transmissie van hogere precisiemotie, of de selectie van het mechanisme te realiseren dat hoge compactheid en integriteit van de lichaamsstructuur vereist, is de zwenkende aandrijving de beste oplossing.
De gemeenschappelijkere toepassingen zijn over het algemeen de volledig-cirkel roterende structuur van techniek en bouwmachines, evenals zonne-energie, windenergie en diverse het automatische volgen machines op lange termijn. Het is gemakkelijk om digitale controle uit te voeren, zodat heeft het vele toepassingen op het gebied van industriële robots.
