Productdetails:
|
| Toestelverhouding: | 57:1 | Type: | Ingesloten Huis |
|---|---|---|---|
| Toepassing: | Zonne-energie | Bestuurder: | 12/24VDC elektrische Motor |
| IP rang: | IP66 | Kleur: | zoals gevraagd |
| Effciency: | 40% | installeer Methode: | Horizontaal, Verticaal |
| Markeren: | Op zwaar werk berekende Zwenkende Dragende Aandrijving,De kleine aandrijving van de Weerslag zwenkende ring,CSP Zonne zwenkt Aandrijving |
||

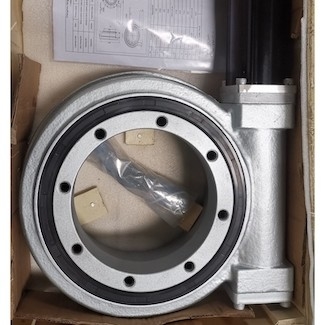

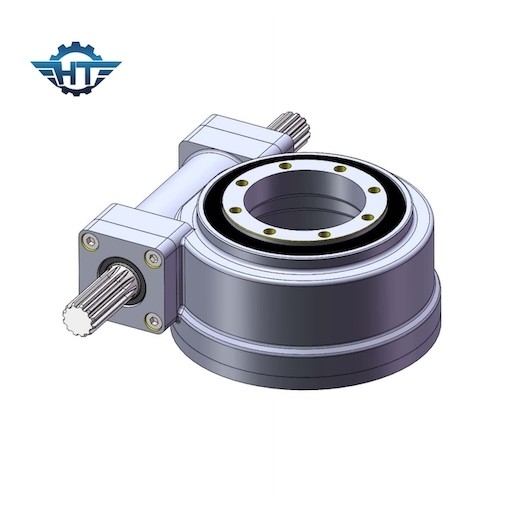

Ce verklaarde Kleine Weerslag Zwenkende Dragende Aandrijving met Elektroversnellingsbak voor Csp
Ce Duidelijke Zwenkende Aandrijving
De zwenkende aandrijving is een volledig-perifeer zwenkend mechanisme van de vertragingstransmissie dat een drijfkrachtbron integreert. Het gebruikt het zwenken dragend als transmissieaanhanger en mechanismegehechtheid. en het omhulsel, en de andere ring worden gebruikt als zowel transmissieaanhanger als verbindingsbasis voor het gedreven werkende deel, zodat zwenken die dragen een volledig-cirkel zwenkende verbinding is, en de drijfkrachtbron en de belangrijkste aandrijving worden efficiënt gevormd het zijn een universeel mechanisme van de vertragingstransmissie dat de functies van omwenteling, vertraging en het drijven integreert, en tegelijkertijd heeft een eenvoudige structuur en geschikt is te vervaardigen en te handhaven.
Het zwenkende toestel is een kerndeel in de assemblage van een zwenkende aandrijvingseenheid. Samen met bevestigingsgaten in de ringen, laten zij een geoptimaliseerde machtstransmissie met een eenvoudige en snelle verbinding tussen aangrenzende machinecomponenten toe. Het is klein maar zij helpen doen enkele grootste werk in de zaken. Van de omwenteling van het schommelingswapen op kranen aan het platform op een windturbine en een zonne-energie, zijn de zwenkende ringen een integraal onderdeel velen machinated processen.
Het is een ideale oplossing in:
1. Op zwaar werk berekende toepassingen die significante lastcapaciteit vereisen
2. Ontwerpt waar het nauwkeurige plaatsen kritisch is
3. Toepassingen waar het zelfslot nodig is
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelfsluitend |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De zwenkende aandrijving wordt gebruikt wereldwijd voor:
• Voertuig en kraansystemen.
• Omwenteling van gehechtheid zoals graafwerktuigen, hydraulische tang en forklifts.
• Faciliteitenbeheer (geautomatiseerde systemen).
• Het laden en het leegmaken materiaal.
• GPS.
