Productdetails:
|
| Voeding: | 24V DC-motor | Model: | SE7 |
|---|---|---|---|
| Plaats van herkomst: | Changzhou, China | Bouw: | Gesloten behuizing |
| Toepassing: | Zonne-energie | Verhouding: | 57:1 |
| IP rang: | IP66 | Garantie: | 5 jaar |
| Markeren: | Het Toesteltransmissie van de Zonne-energieworm,De Transmissie SE7 van het wormtoestel,SE7 zwenkende Dragende Aandrijving |
||

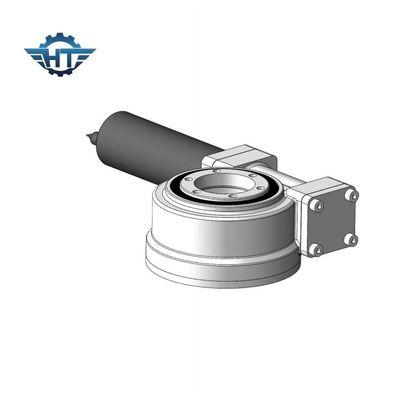

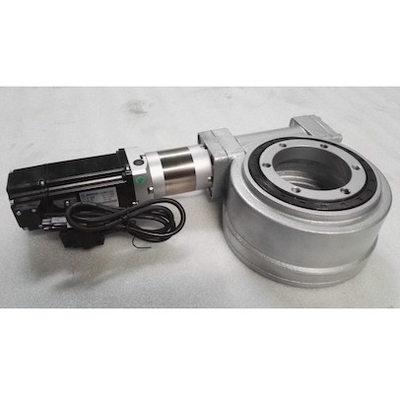

7 Kleine Worm zwenkt de duim van het Toestel Aandrijving, Grote Transmissieverhouding voor Zonne-energie
Kleine worm het Toestel zwenkt Aandrijvingsbeschrijving
De zwenkende aandrijving van het wormtoestel, ook genoemd zoals zwenkend reductiemiddel. Het is algemeen samengesteld uit worm, het zwenkende dragen, het huisvesten, motoradapter, eindglb en andere componenten. Door het zwenkende dragen als zijn kerncomponent goed te keuren, kan het zwenken van aandrijving askracht, radiaal kracht en het overhellen ogenblik gelijktijdig dragen. Vergelijkend met SE-reeks zwenkende aandrijving, WEA-hebben de reeksen de voordelen van betere beschermende prestaties, grote transmissietorsie, betere effectweerstand en snakken beroepsleven.
Wordt de zwenkende aandrijving van het wormtoestel wijd toegepast in de vrij roterende delen die van machines zoals de lucht werkende boor van de de kraanrots van de machinesvrachtwagen, boringsmachine houten machine begrijpen, code vormende machine en zonne-energiegebied zoals Zonne volgend systeem, CSP, CPV.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Toepassingen
De zwenkende aandrijving kan grotere asladingen, radiale ladingen en het overhellen ogenblikken weerstaan. De draaischijf of het kader worden gedreven door een zwenkende aandrijving om in azimut en verhoging te roteren.
Voor zonne-energie: Het wordt ontworpen in een zonne volgend systeem om de efficiency van machtsgeneratie te verhogen.
Industrieel gebruik: Hoofdzakelijk gebruikt om twee voorwerpen te drijven die met betrekking tot elkaar bij 360° roteren.
