Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Toestelverhouding: | 125:1 | Nominaal vermogentorsie: | kNm 16 |
| Het overhellen Torsie: | kNm 205 | Efficiency: | 40% |
| Kleur: | RAL 9006 | Verbindingsmaterialen: | NBR+PVC |
| Markeren: | IP66 het wikkelen van de Transmissie van het Wormtoestel,Corrosie de Klasse Zonne zwenkt Aandrijving,C5 zwenkt de Corrosieklasse Aandrijvingsmotor |
||

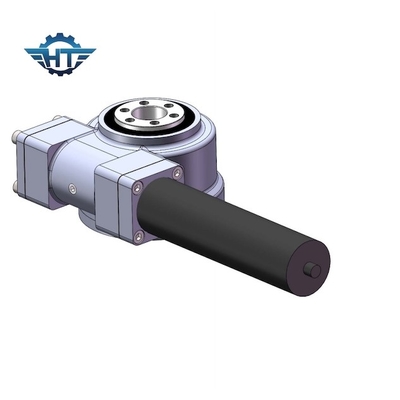

IP66 het wikkelen van de Transmissie van het Wormtoestel, C5-Corrosieklasse voor Zonne Volgende Systemen
Wikkelend Wormtoestel zwenk Aandrijvingsbeschrijving
Zwenken die of zwenkt ringsaandrijving is een rotatie rollen-elementenlager dragen dat steunt typisch een zware lading maar langzaam-draait kan.
De zwenkende toepassing van de aandrijving is ruim en beduidend gestegen. Eens hoofdzakelijk gebruikt voor mijnbouw en zware bouw, omvatten de nu zwenkende aandrijvingstoepassingen zonne-energie, windturbines en zelfs vermaakritten. De industrieën draaien om aandrijving te zwenken die enorme sterkte, nauwkeurigheid, veiligheid, en efficiency vereist.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Eigenschappen
1. Kan een grote transmissieverhouding krijgen
2. Compacter ontwerp
3. Meer tandcontact door te gebruiken wikkelt worm, maakt de multi-tand die transmissie inschakelen het regelmatig lopend met met geringe geluidssterkte.
4. Zelfsluitend, kan het omgekeerde zelfsluitend realiseren, d.w.z., slechts de worm om het wormwiel te drijven. Met deze die eigenschap, kan het wormmechanisme in zware machines wordt gebruikt een rol van de veiligheidsbescherming spelen.
5. Hoge transmissieefficiency, minder slijtage.
Toepassingen
De techniekmachines zijn de wijdst gebruikte plaats voor het zwenken van lagers, zoals Aarde bewegende machines, graafwerktuigen, desintegratiemachines, stapelaarwarmtewisselaars, nivelleermachines, wegwalsen, krachtige boring machines, de machines van de rotsboring, enz.
