Productdetails:
|
| Type: | SE1 zwenkende Aandrijving | Materiaal: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantie: | 5~10 Jaar | Grootte: | 3 duim aan 25 Duim |
| Toepassing: | Industriële Machines | Kleur: | Vereiste klant |
| Structuur: | Ingesloten Enige As | Bescherming: | IP66 |
| Markeren: | 1 duim van het Wormtoestel de Transmissie,De industriële Aandrijving van de Machine Zonnedrijver,1 duim zonne zwenk aandrijving |
||

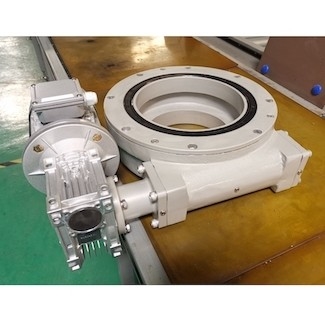

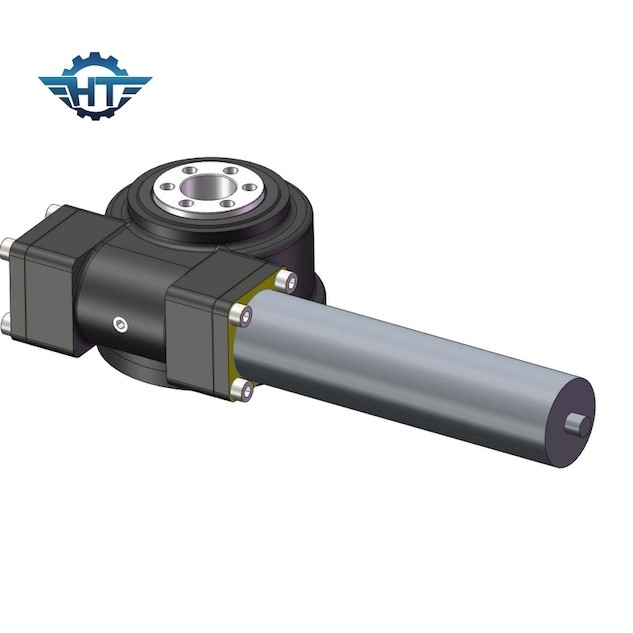

1 duim van de Wormaandrijving de Kleine Zwenkende Aandrijvings voor Zonne-energie en Industriële Machines
Kleine Zwenkende de Aandrijvingsbeschrijving van de wormaandrijving
De gemeenschappelijke toepassingen zijn over het algemeen techniek en bouwmachines. Het kan ook in zonne, wind en verscheidenheid het automatische volgen machines worden toegepast die werken het op lange termijn vergen. wegens compacte structuur, korte transmissieketen, zwenk aandrijving is gemakkelijker om hoge nauwkeurigheid en gemakkelijkere digitale controle te bereiken, zodat zijn er vele toepassingen op het gebied van industriële robots. Zwenk aandrijving is makkelijk te gebruiken en gemakkelijk om plaats te installeren en te besparen. Wanneer uitgezocht zwenkt geschikt aandrijving, denk eerst na als het as radiale lager, torsie ten val brengen en andere parameters die met het gebruik tevreden zijn, tweede, zwenk definitieve de outputsnelheid van de aandrijving kan niet 3 t/min overschrijden om de normale levensduur van het product te verzekeren.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Installatiemethodes
Horizontale installatie
Opzetten zwenkt aandrijvingsbovenkant - neer op azimut wordt de as voor zonnetoepassingen geadviseerd om betere bescherming te bieden en bescherming te verhogen tot de verhogingsas. Voor andere toepassingen, zou de opzettende richtlijn op een evaluatie van de graad van bescherming moeten worden gebaseerd en zou betere bescherming moeten bieden.
verticale installatie
Het wordt geadviseerd om de zwenkende aandrijving in zonnetoepassingen te installeren die naar de tekening in bijlage voor betere bescherming verwijzen. Voor andere toepassingen, zou de opzettende richtlijn op een evaluatie van de graad van bescherming moeten worden gebaseerd en zou betere bescherming moeten bieden.
