Productdetails:
|
| Model: | SE1~SE25 | Toestelverhouding: | 31:1~150:1 |
|---|---|---|---|
| Toepassing: | Openluchtzon Volgende Systemen | Plaats van herkomst: | Changzhou, China |
| Certificaat: | ISO9001/CE | Installatie: | Horizontaal en verticaal |
| Onderhoud: | Gemakkelijk | Kleur: | Zoals Gevraagd |
| Weerslag: | Minder dan 0,15 graden | ||
| Markeren: | solar tracker drive,solar slew drive |
||

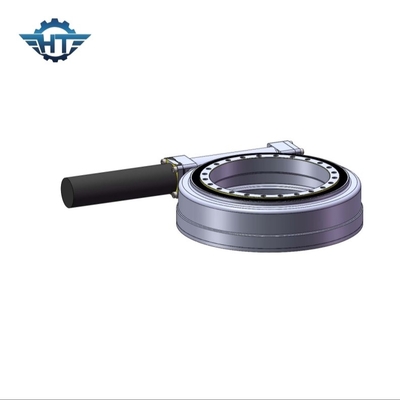

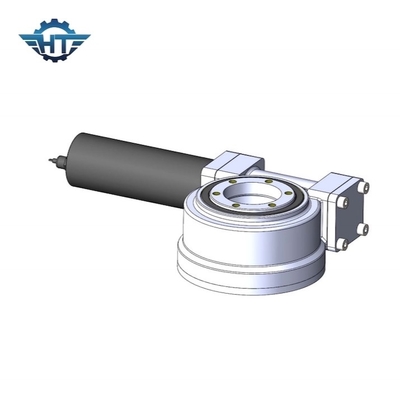

Het multi Kleine Tandcontact zwenkt Aandrijving voor de Hoge Volgende Systemen van de Torsie Openluchtzon
Klein zwenk Aandrijvingsbeschrijving
De zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan veilig houden, evenals een torsie overbrengen voor het roteren. De omwenteling kan in één enkele as of in veelvoudige assen samen zijn. De zwenkende ringsaandrijving wordt gemaakt door tandwieloverbrenging, lagers, verbindingen, huisvesting, motor en andere hulpcomponenten te vervaardigen en hen te assembleren in een gebeëindigde versnellingsbak.
De zwenkende aandrijving kenmerkt hoge precisie om een groot deel van tandwieloverbrenging in één stadium te verstrekken. De lagers en de toestellen worden geassembleerd in klein, met alle accomodatie, en klaar-aan-installeren geval om gewicht en prestaties te optimaliseren. Deze hoogst aanpasbare producten kenmerken robuuste schokweerstand, prestaties met lange levensuur, en vlotte omwenteling, ook dragende bescherming en verzegelde aandrijvingsopties. Aangezien ervaren aandrijvingsfabrikant zwenkt, hebben wij het vermogen om hoogte te verstrekken - de kwaliteit zwenkt aandrijving.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de zonnedrijvers van de dubbel-as zwenkende drivesare dubbel-as, zoals heliostaten en geconcentreerde photovoltaics (CPV), en satelliet of radarschotels. Andere toepassingen omvatten automobielliften, robotachtige wapeninstelmechanismen, en stadiummateriaal.
