Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | 17 duim |
|---|---|---|---|
| Toestelverhouding: | 102:1 | Nominaal vermogentorsie: | 9400 Nm |
| Het overhellen Torsie: | 135600 NM | Het houden van Torsie: | 65040 NM |
| Vervoerpakket: | Houten Gevallen | Toepassing: | Zonnedrijvers |
| Markeren: | SE17 enige As Zwenkende Aandrijving,9400Nm zonnedrijversaandrijving,9400Nm de wormaandrijving zwenkt ring |
||

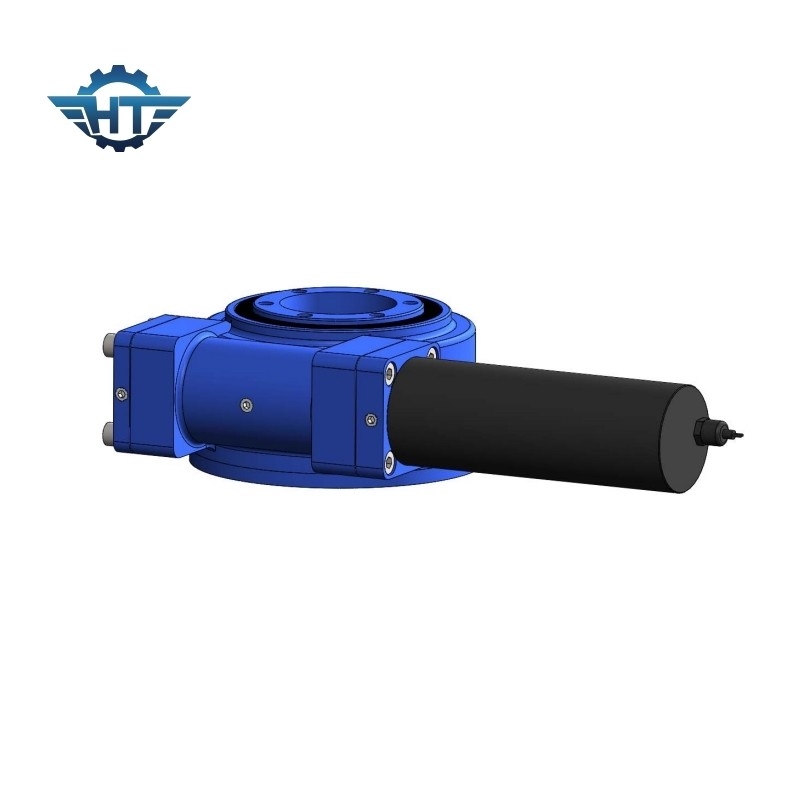

SE17 het wikkelen van de Aandrijving van het Wormtoestel met IP66 Ingesloten Huisvesting voor Zonnedrijvers
De enige As zwenkt Aandrijvingsbeschrijving
SE zwenkt de aandrijving van het ringslager kan askracht dragen. Het wordt ontworpen in compacte structuur voor militaire bouwmachines, habormachines, luchtplatformvoertuig, enz. Het wordt ook wijd gebruikt in zonne volgend systeem om een efficiënt zonnegeneratiesysteem zoals enig as zonne volgend systeem en dubbel as zonne volgend systeem te veroorzaken.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
SE17 zwenk Aandrijvingsparameter
| Productnaam | SE17 zwenk Aandrijving |
| Outputtorsie | 9400 N.m |
| Het overhellen Ogenbliktorsie | 135600 N.m |
| Het houden van Torsie | 65040 N.m |
| Statische Asclassificatie | kN 980 |
| Statische Radiale Classificatie | kN 390 |
| Dynamische Asclassificatie | kN 490 |
| Dynamische Radiale Classificatie | kN 245 |
| Motoralternatieven | 380V/220V AC Motor, gelijkstroom-Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
Applicatons
Het vlakke enige as volgen
Onder de het volgen methodes, het vlakke enig-as is volgen de het meest meestal gebruikte methode. Het is verdeeld in het noord-zuid as volgen en het oost-west as volgen. Het oost-west as volgen heeft geen duidelijke voordelen over vaste geneigde installatie, en het effect van het noord-zuid as volgen is beter dan dat van oost-west as die. volgen. Het vlakke enig-as volgen is vooral geschikt voor lage breedtegebieden
