Productdetails:
|
| Model: | SE1 | Het houden van Torsie: | 1800 NM |
|---|---|---|---|
| Het overhellen Torsie: | 1000 Nm | Outputtorsie: | 400 Nm |
| Statische Aslading: | 22 kN | Statische Radicale Lading: | 12 kN |
| Grondstof: | QT | Gewicht: | 6 kg |
| Markeren: | solar slew drive,slewing drive for solar tracking system |
||
Zwenkt de hoge Prestaties Kleine Grootte Aandrijving voor Zonneduurzame energie
De kleine Grootte zwenkt Aandrijvingsbeschrijving

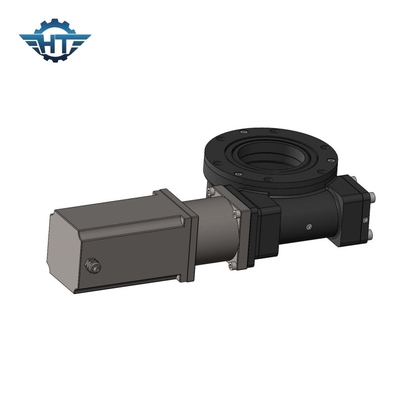

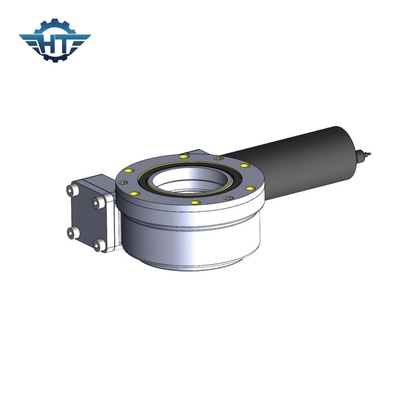

Het zwenkende aandrijvingsapparaat is een volledig-perifeer zwenkend mechanisme van de vertragingstransmissie dat een drijfkrachtbron integreert. Het zwenkende aandrijvingsapparaat gebruikt het zwenken dragend als transmissieaanhanger en mechanismegehechtheid. De drijfbron en het omhulsel, en de andere ring worden gebruikt als zowel transmissieaanhanger als verbindingsbasis van het gedreven werkende deel, zodat zwenken die dragen een volledig-omtrek zwenkende verbinding is, en de drijfkrachtbron en de belangrijkste transmissiedelen maken tot het een universeel mechanisme van de vertragingstransmissie dat de functies van omwenteling, vertraging en het drijven integreert, en tegelijkertijd heeft een eenvoudige structuur en geschikt is te vervaardigen en te handhaven. Het beeld toont twee typische schommelingsaandrijving.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
SE1 zwenkend Aandrijvingsinformatieblad
| Model | SE1 |
| Verhouding | 32:1 |
| Nominaal vermogentorsie (N.m) | 400 |
| Het overhellen Torsie (N.m) | 1000 |
| Het houden van Torsie (N.m) | 1800 |
| Aslading (kN) | 22 |
| Radiale Lading (kN) | 12 |
| Efficiency | 40% |
| Precisie (°) | 0,1 |
| Zelfsluitend | Ja |
| Gewicht (kg) | 6 |
| Installatiegaten | 6*M8 |
| De Diameter van de centrumcirkel | Φ 40 mm |
| Binnengat | Φ 30 mm |
| Het werktemperatuur | - 30℃ ~+80℃ (facultatief speciaal die vet in koudere of hetere plaatsen wordt gebruikt) |
| Garantiebeleid | 5 jaar, beschikbare garantieuitbreiding |
Wanneer het kopen van een zwenkende aandrijving, moet u de volgende parameters kennen:
1 torsie
2 t/min
3 zwenkend reductiemiddel
