Productdetails:
|
| Zwenk aandrijfmotor: | 24VDC | Snelheid: | Aangepast |
|---|---|---|---|
| Huisvesting: | Ingesloten | Type: | Verticaal enig type |
| Materiaal: | 42CrMo of 50Mn | Garantie: | 5~10 Jaar |
| Toepassing: | Zonne-energie Volgend Systeem | Vervoerpakket: | triplexdoos |
| Markeren: | VE3 ingesloten Zwenkende Aandrijving,Ingesloten Zwenkende Aandrijvings Enige As,VE3 zonne zwenk Aandrijving |
||

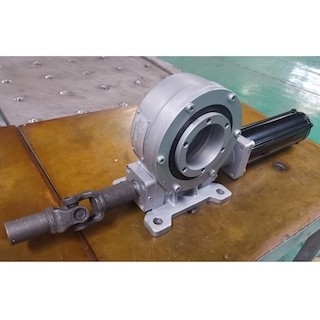

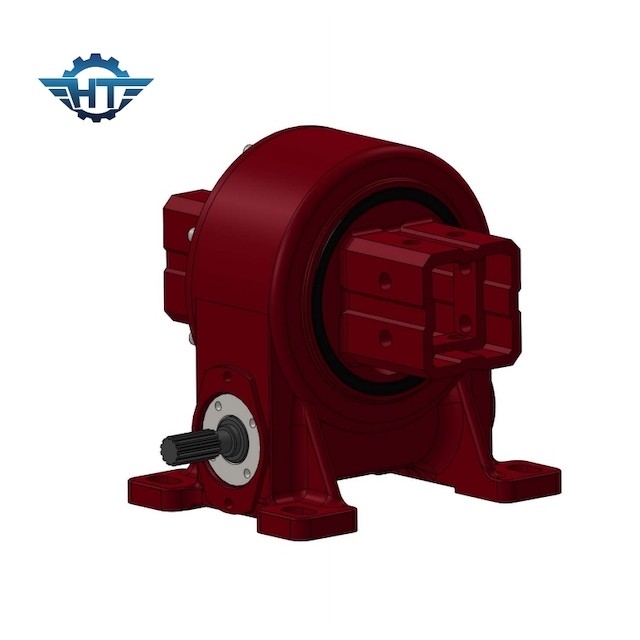

VE3 het wikkelen van Enige de As Zwenkende Doos van het Wormtoestel voor Zonne-energie Volgend Systeem
Zwenk de Beschrijving van de Aandrijvingsversnellingsbak
De zwenkende aandrijvingsversnellingsbakken worden aangedreven met de technologie van de zandloperworm voor maximumtoesteltorsie en de meest vlote omwenteling. Wij bieden verschillend aan zwenken aandrijvingsmodellen met de verschillende capaciteiten van de ogenbliklading. De norm zwenkt aandrijving wordt gepast met een open huisvesting en uitkiest de zelfsluitende schacht van de zandloperworm. Zodra de krachtbroninput is teruggekeerd naar neutraal, zal de wormschacht de lading in positie sluiten zonder enig extern remmechanisme te vereisen.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Installeer
Installatievoorbereidingen
1 controleer het roterende reductiemiddel fysieke schade. Maak het roterende reductiemiddel en de verbindende steunen schoon. Maak de lageroppervlakte van onzuiverheden (zoals ijzer het indienen, bramen, verf, lassende slakken, enz.) schoon.
2 te volgen gelieve hieronder de instructies om de antiroestolie op de opzettende oppervlakte van het roterende reductiemiddel schoon te maken.
2.1 gebruik schoonmakende vloeistof (zoals diesel, benzine, enz.) om buiten de installatieoppervlakte schoon te maken. De schoonmakende vloeistof kan niet de prestaties van de rubberverbinding beschadigen;
2.2 gelieve te verblijven door de verordeningen voor het gebruik van schoonmakende vloeistoffen (zoals fabrikantenverordeningen, arbeidersbescherming, milieubescherming, enz.).
2.3 de plaatsende bouten kunnen niet tijdens installatie worden losgemaakt, en de installatie kan slechts worden uitgevoerd nadat de verschepende bouten worden verwijderd.
