Productdetails:
|
| Toestelverhouding: | 51:1 | Wormwielspeling: | 0.15° |
|---|---|---|---|
| Nominaal vermogentorsie: | 7344 NM | Het houden van Torsie: | 60 kN.m |
| Het overhellen Torsie: | 10 kN.m | Efficiency: | 40% |
| Kleur: | zoals gevraagd | Verschepende Manier: | door overzees, drukt de lucht, spoorweg, uit |
| Markeren: | Het dubbele Klein Wikkelen zwenkt Aandrijving,VE7 klein zwenk Aandrijving,VE7 het zwenken van Ring Drive |
||

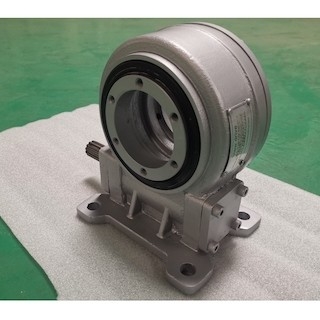

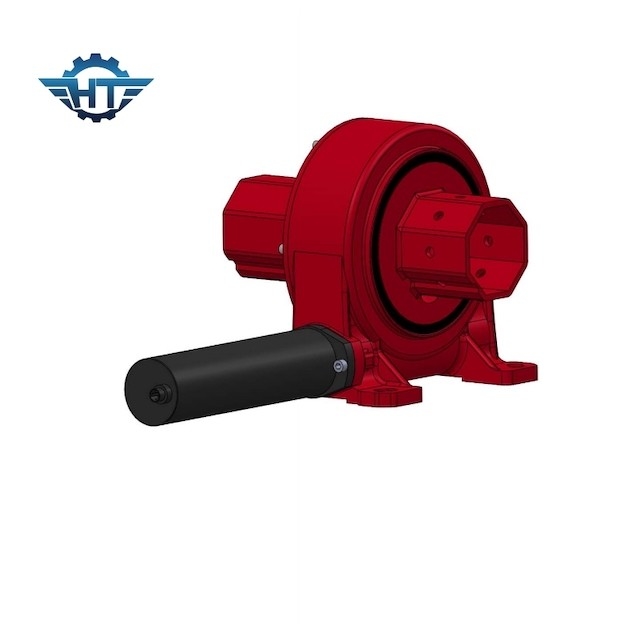

VE7 dubbel die Kleine Zwenkende Aandrijving voor Horizontale Enige As Zonnedrijvers wikkelen
De industriële het Gebruiksworm en Toestel zwenken Aandrijvingsbeschrijving
De zwenkende aandrijving is van hoge betrouwbaarheid, wordt het ontworpen en getest om het 30-jaar gebiedsleven te waarborgen. Zo alle grondstoffen moeten aan de normen voldoen die door het zonne volgende systeem worden vereist. Wij voeren een correcte kwaliteitscontrole uit om producten van hoogte tegelijkertijd uit te verzekeren - kwaliteit, betrouwbare en lage kosten.
Het zwenken van aandrijving is van hoge prestaties. Het wordt aangedreven met de technologie van de zandloperworm om de versnellingsbak enorme sterkte en macht te geven, mogelijkheids tot overleven lading-holding evenals verhoogde efficiency en nauwkeurigheid maximaliseren.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Toepassingen
De zwenkende aandrijvingstoepassingen omvatten zonnedrijvers, windturbines, antenne, satelliet, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs en automobielliften enz.
Q&A
Hoe te om de juiste schommelingsaandrijving te kiezen?
In de selectie en de berekening van de zwenkende aandrijving, zouden wij moeten van mening zijn dat zwenken die over het algemeen de gecombineerde actie van de askracht FA, de radiale kracht Fr en het ten val brengende ogenblik M tijdens het gebruiksproces draagt dragen. Voor verschillende toepassingen, wegens de het werk wijze van de belangrijkste motor en de verschillende structurele vormen, zal de combinatie bovengenoemde drie ladingen veranderen, soms kan het het gemeenschappelijke optreden van de twee ladingen zijn, en soms kan het slechts de enige actie van één lading zijn.
Er zijn twee soorten installatiemethodes om lagers te zwenken: zeteltype installatie en opschortingstype installatie.
Volgens de informatie door de productsteekproeven wordt verstrekt, kan de statische kromme van de lagercapaciteit worden gebruikt om het zwenken als voorbereiding te selecteren dragend volgens de selectie en berekeningsmethode van het zwenken dragend, en dan met het technische Ministerie van ons bedrijf te bevestigen dat. Wij kunnen ons bedrijf van relevante informatie ook voorzien over de toepassing van het zwenken van lagers, en ons bedrijf zal hen ontwerpen en selecteren.
