Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Overbrengingsverhouding: | 57:1 | Nominaal uitgangskoppel: | 2000 Nm |
| Houdkoppel: | 13500 Nm | kantelmoment: | 13200 Nm |
| Efficiëntie: | 40% | Standaard kleur: | RAL 9006 |
| Axiale belasting: | 34 kn | Radiale belasting: | 58 kn |
| Markeren: | Kleine zwenkaandrijving met twee assen 24 VDC,geborstelde motor Kleine zwenkaandrijving,2000 Nm kleine zwenkaandrijving |
||

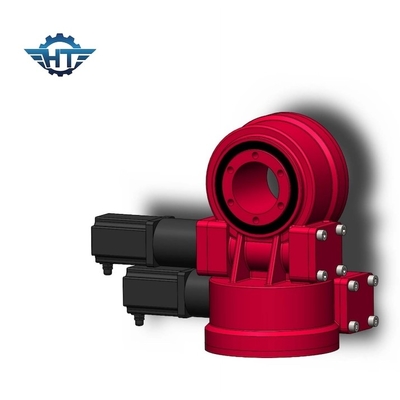

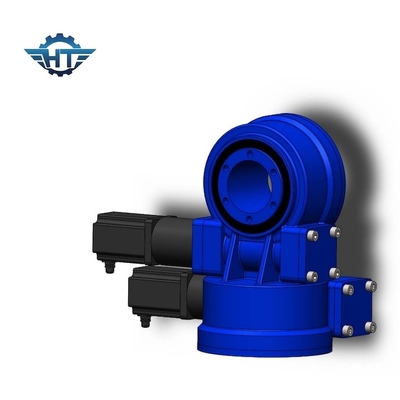

Tweeassige kleine zwenkaandrijving met 24VDC geborstelde motor voor zonnevolgsysteem
Kleine zwenkaandrijving Beschrijving
De zwenkaandrijvingen van Hangtuo bieden een grote verhouding in een enkele versnellingstrap, geoptimaliseerd voor gewicht versus prestatie.De lagers en tandwielen zijn geassembleerd in een onopvallende, zelfborgende en kant-en-klare behuizing, waardoor het product kan reageren op alle axiale en radiale krachten en resulterende kantelmomenten die worden gecreëerd in de meest uitdagende toepassingen.Deze zeer aanpasbare producten hebben ook een sterke schokbestendigheid, duurzame prestaties, soepele rotatie, lagerbescherming en afgedichte aandrijfopties.Alle technische voordelen, gecombineerd met toonaangevende kwaliteitsnormen, maken Hangtuo-producten de ideale kandidaten voor prestatiekritische, zware toepassingen.
SDE Model Zwenkaandrijvingen Parameters
| Prestatieparameters SDE-model | ||||||||||||
| Model | Nominaal uitgangskoppel (Nm) |
kantelmoment (kN.m) |
Vasthoudkoppel (kN.m) | Axiale belasting (kN) | Radiale belasting (kN) | Verhouding | Efficiëntie |
Precisie (rang) |
IK P |
Werktemp (℃) |
Zelfremmend | Gewicht (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40~+80 | Ja | 705kg |
Het werkingsprincipe van de zwenkaandrijving
De worm wordt aangedreven door de motor, die de buitenste ring van de draaikrans aandrijft om te draaien;de buitenste ring voert het koppel uit via de flens en de binnenring van de draaikrans zit vast in de behuizing.Zwenkaandrijving is omgekeerd zelfremmend vanwege de wormwieloverbrenging met omgekeerde zelfremmende eigenschappen.
Verklarende woordenlijst van sleutelparameters
Kantelmoment Koppel: Koppel is de belasting vermenigvuldigd met de afstand tussen de positie van de belasting en het midden van het zwenklager.Als het door belasting en afstand gegenereerde koppel groter is dan het nominale kantelmomentkoppel, wordt de zwenkaandrijving omvergeworpen.
Radiale belasting:Laad verticaal ten opzichte van de as van het zwenklager
Axiale belasting:Belasting evenwijdig aan de as van het zwenklager
Houdkoppel:Het is het omgekeerde koppel. Wanneer de aandrijving achteruit draait en onderdelen niet beschadigd zijn, wordt het maximaal bereikte koppel houdkoppel genoemd.
Zelfremmend:Alleen in beladen toestand kan de zwenkaandrijving niet achteruit draaien en wordt daarom zelfremmend genoemd.
Diensten op maat
1. Speciaal ontwerp op basis van verschillende toepassingen en projecten
2. Verschillende soorten motoren kunnen op elkaar worden afgestemd, zoals hydraulische motoren, stappenmotoren, elektrische motoren enz.
3. Verschillende kleuren zijn beschikbaar op basis van RAL-code;onze standaardkleur is RAL 9006.
