| Merknaam: | HT |
| Modelnummer: | VE10 |
| MOQ: | 1 PC |
| Prijs: | 145~226 USD/PC |
| Levertijd: | 15~30 dagen |

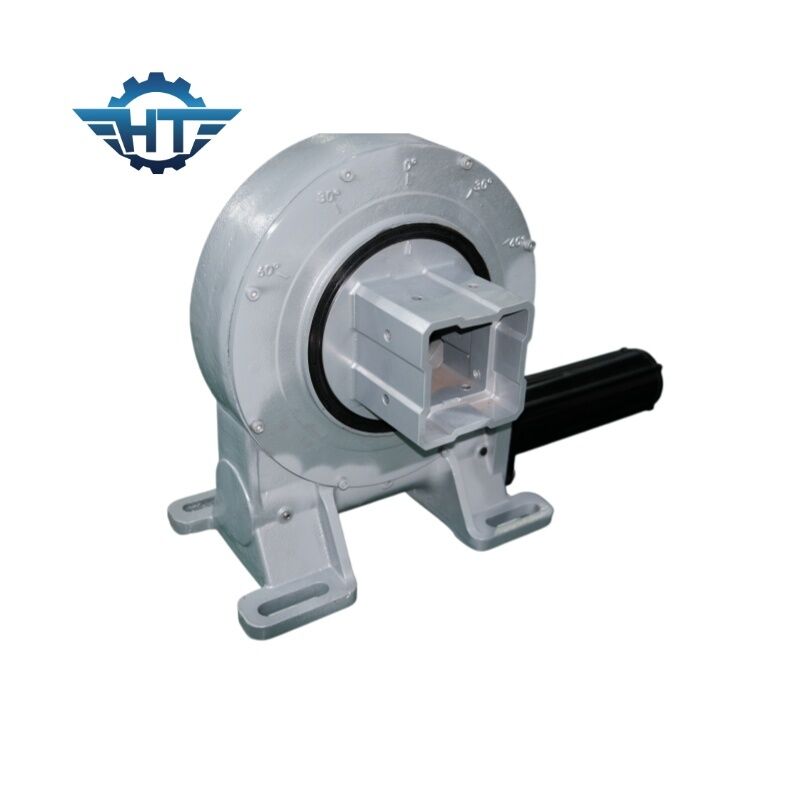

VE10 Small Backlash Enclosed Slewing Drive voor horizontale eenassige volgsystemen
Verstelgaten
Een slew drive, ook wel een worm drive genoemd, is een compleet, klaar om te installeren systeem dat bestaat uit versnelling, worm, basis, bovenste plaat en volledig afgesloten behuizing.Het kan worden aangepast met hydraulische of 12V/24V/48V elektrische motorenAls een belangrijk onderdeel van het tracking systeem wordt de draaibare reducer het "hart" van het tracking systeem genoemd.en de prestaties van het product rechtstreeks van invloed zijn op de nauwkeurigheid van het tracking systeem.
VE-modelprestatieparameters
| VE-modelprestatieparameters | ||||||||||||
| Model | Nominaal uitgangsmoment (N.m.) | Houdend koppel (kN.m) | Tiltkoppel (kN.m) | Axiële belasting (kN) | Radiële belasting (kN) | Verhouding | Efficiëntie |
Precisie (graad) |
IP | Werktemperatuur ((°C) | Zelfvergrendeling | Gewicht ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Ja, dat klopt. | 251 kg |
Kenmerken
Betrouwbare nauwkeurigheid met toroïdale omhulsel worm, ook veel kenmerken en voordelen
ontworpen voor eenassige zonne-trackers en toepassingen waarvoor een horizontale as nodig is
Gebruik van het principe van het draailager
±60° rotatie
Zelfvergrendelingsstel
Inlaatkoppel, uitgangskoppel en installatie kunnen worden aangepast
Motoroptie
Toepassingen
De wormversnelling en de wormdrive hebben de eigenschappen van omgekeerde zelfvergrendeling, die omgekeerde zelfvergrendeling kan realiseren, d.w.z. alleen de worm kan de wormversnelling aandrijven,maar de worm kan niet worden gedreven door de worm gear om te bewegen. Wanneer de loodhoek van de worm kleiner is dan de gelijkwaardige wrijvingskant tussen de tandjes van het mes, heeft het mechanisme zelfvergrendelende eigenschappen en kan het omgekeerde zelfvergrendelen bereiken, dat wil zeggen:Alleen de worm kan het wormwiel besturen.Het is niet mogelijk de worm te bedienen door het wormwiel, maar zoals het zelfvergrendelende wormmechanisme dat in zware machines wordt gebruikt, kan de omgekeerde zelfvergrendeling een rol spelen in de veiligheid.Deze eigenschap maakt de slewing aandrijving apparaat op grote schaal gebruikt in het tillenHet verbetert de technologische inhoud van de hoofdmotor, maar verbetert ook aanzienlijk de bedrijfsstabiliteit en de veiligheid van de hoofdmotor.Het is een belangrijke belichaming van de veilige bouw van mechanische apparatuur..
