Productdetails:
|
| Type: | Enkele omhullende wormwiel | Materiaal: | 42CRMN of 50Mn |
|---|---|---|---|
| Toepassing: | Horizontale Enige As Volgende Systemen | Het gebiedsleven: | 30 Jaar |
| Kleur: | zoals gevraagd | Grootte: | 3 duim aan 25 Duim |
| Motorlevering: | 24V, 12V, 48V | Eigenschappen: | Met lange levensuur, Zelfsluitend |
| Markeren: | Antiweerslag Zwenkende Dragende Aandrijving,48V zwenkende Dragende Aandrijving,De antiweerslag Zonne zwenkt Aandrijving |
||

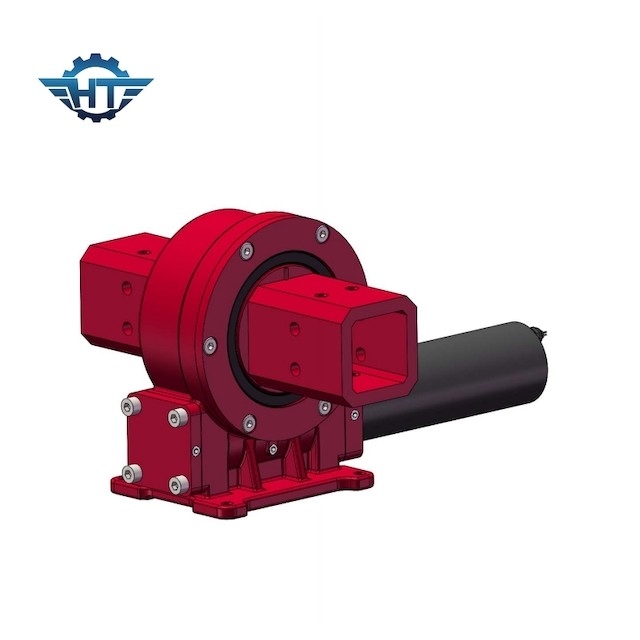

VE5 kleine Weerslag Ingesloten Zwenkende Aandrijving voor Horizontale Enige As Volgende Systemen
Wormtoestellen die Aandrijvingsbeschrijving zwenken
Een Slew Aandrijving, algemeen als wormaandrijving wordt verwezen, is volledig, klaar om systeem te installeren dat uit toestel, worm, basis, hoogste plaat en volledig ingesloten huisvesting die bestaat. Het kan met de hydraulische of elektrische motoren van 12V/24V/48V, planetarische versnellingsbakken worden aangepast. Als belangrijk onderdeel van het volgende systeem, wordt het zwenkende reductiemiddel genoemd het „hart“ van het volgende systeem, en zijn productprestaties beïnvloeden direct de nauwkeurigheid van het volgende systeem.
VE Modelperformance parameters
| VE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het houden van Torsie (kN.m) | Het overhellen Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (Graad) |
IP | Het werken Tep (℃) | Zelfsluitend | Gewicht (kg) |
| 3“ | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12kg |
| 5“ | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 18kg |
| 7“ | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 32kg |
| 8“ | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 28kg |
| 9“ | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 52kg |
| 12“ | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 65kg |
| 14“ | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 88 kg |
| 17“ | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 135 kg |
| 21“ | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 192 kg |
| 25“ | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 251 kg |
Eigenschappen
Betrouwbare nauwkeurigheid met toroidal het wikkelen worm, ook vele eigenschappen en voordelen
Ontworpen voor enige as zonnedrijvers en toepassingen die horizontale asoutput vereisen
Het gebruiken van het zwenkende dragende principe
±60° omwenteling
Zelfsluitende toestelreeks
De inputtorsie, de outputtorsie en de installatie kunnen worden aangepast
Motoroptie
Toepassingen
Het wormtoestel en de wormaandrijving hebben de kenmerken van omgekeerde zelfsluitend, die omgekeerde zelfsluitend kan realiseren, d.w.z., slechts de worm kan het wormtoestel drijven, maar de worm kan niet door het te bewegen wormtoestel worden gedreven zich. Wanneer de loodhoek van de worm minder dan de gelijkwaardige wrijvinghoek tussen de inschakelende toesteltanden is, heeft het mechanisme zelfsluitende eigenschappen en kan omgekeerde zelfsluitend bereiken, d.w.z., slechts de worm kan het wormwiel drijven, maar de worm kan niet door het wormwiel worden gedreven. Zoals het zelfsluitende die wormmechanisme in zijn zware machines wordt gebruikt, zijn omgekeerde kan zelfsluitend een rol in veiligheidsbescherming spelen. Deze eigenschap maakt het zwenkende die aandrijvingsapparaat wijd in het opheffen, het luchtwerk en ander materiaal wordt gebruikt. Terwijl het verbeteren van de technologische inhoud van de belangrijkste motor, verbetert het ook zeer de van de verrichtingsstabiliteit en veiligheid factor van de belangrijkste motor. Het is een belangrijke belichaming van de veilige bouwtoepassing van mechanisch materiaal.
