Productdetails:
|
| Model: | SDE3“ | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Nominaal vermogentorsie: | 600 Nm | Het houden van Torsie: | 1500 Nm |
| Het overhellen Ogenbliktorsie: | 5800 Nm | levertijd: | in voorraad |
| Standaardkleur: | RAL9006 | Eigenschap: | dubbele as |
| Markeren: | 3 van de Worm zwenkt de duim Aandrijving Ring,De wormaandrijving zwenkt Rings600nm Torsie,600NM de torsie zwenkt aandrijving zonne |
||

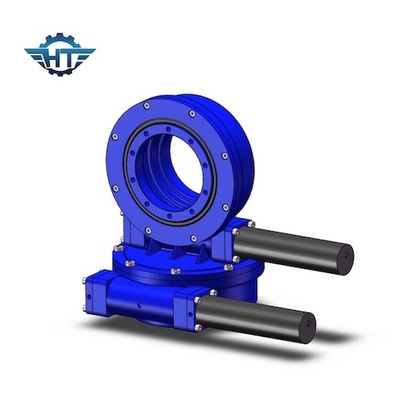

3 zwenkt de duim Dubbele Asaandrijving met Stepper Motor voor het Systeem van de Heliostaat Zonnemacht
De dubbele As zwenkt Aandrijvingsbeschrijving
Het zwenkende aandrijvingsapparaat heeft een hoge holdingstorsie, die de veiligheid van het zonne volgende systeem kan zeer verbeteren. De interne structuur is een dubbel-wikkelt worm en een toestel met hoge weerstand met a nitrided tandoppervlakte, die de transmissie stabieler en efficiënt maakt. Het multi-tandcontact verzekert hoge ladingen. En met een omgekeerde sluitenfunctie, versterkt het de stabiliteit en de veiligheid van het systeem.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
De zonnetoren zonne thermische systemen (SPT) zijn een efficiënte thermische die hernieuwbare energiebron wordt ontworpen om direct zonlicht op een centrale collector te absorberen die duizenden elektrisch gedreven bewegende reflectors gebruiken. De nauwkeurigheid van het reflector volgende systeem hangt van de doeltreffendheid van het gebruikte aandrijvingssysteem en de robuustheid van de gebruikte af controletechniek. Als kerncomponent in het aandrijvingssysteem, heeft de zwenkende aandrijving direct een significante invloed op de stabiliteit van het volledige systeem.
