Productdetails:
|
| Materiaal: | 42CrMo, QT | Toestelverhouding: | 31:1 |
|---|---|---|---|
| Nominaal vermogentorsie: | 600 Nm | Het houden van Torsie: | 1500 Nm |
| Het overhellen Torsie: | 5800 Nm | Weerslag: | 0.15° |
| Roterend type:: | Horizontaal en verticaal | Standaardkleur: | RAL 9006 |
| Markeren: | Elektrische Motor die Ring Drive zwenken,Zwenkend Ring Drive Multi Tooth,600 NM Torsie zwenken aandrijvingsversnellingsbak |
||

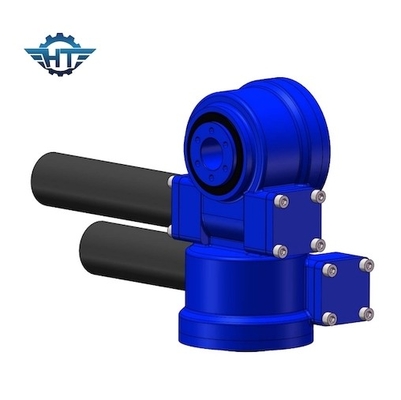

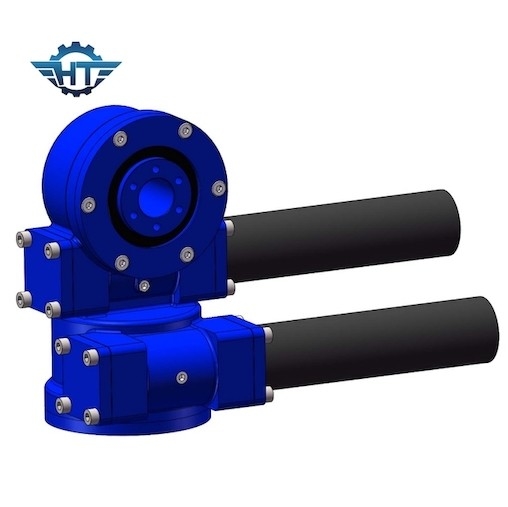

SDE3 dubbele As Zwenkende Versnellingsbak met Elektrische Motor voor Zonnepanelen Volgend Systeem
De dubbele Beschrijving van de As Zwenkende Versnellingsbak
Zwenk aandrijving worden gebruikt voor gezamenlijke transmissie van as en radiale krachten evenals transmissie van het overhellen ogenblikken. Zwenk aandrijving bestaan uit een bal of rol zwenkende ring, hydraulische of elektrische aandrijving, en een volledig ingesloten huisvesting. Reeksse zwenkt aandrijving wordt ontworpen met wormtoestel.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
Applicatons
In de omstandigheid dat de beperkte fossiele energiemiddelen overmatig worden gebruikt en gebruikt, hebben de onuitputtelijke zonne-energiemiddelen globale aandacht aangetrokken. Photovoltaic technologie van de machtsgeneratie ontwikkelt zich snel. De photovoltaic modules zijn geïnstalleerd op de photovoltaic steun. Volgens hun verschillende structurele vormen, zijn er twee types: vast type en volgend type. Het roterende aandrijvingsapparaat is geïnstalleerd op het volgende photovoltaic systeem van de machtsgeneratie, zodat de vaste steun een volgend type wordt. Daarom kan de het werk hoek van de photovoltaic module volgens de hoogte or/and azimuthoek van de zon worden aangepast, zodat de licht-ontvangt oppervlakte van de photovoltaic module aan de stralen van de zon op elk ogenblik loodrecht kan zijn. mogelijk, daardoor ontvangend meer zonne-energie en verhogend machtsgeneratie.
