Productdetails:
|
| Materiaal: | 42CrMo, QT | Model: | SDE7A-57MHD |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 Nm |
| Het houden van Torsie: | 13500 Nm | Het overhellen Torsie: | 13200 NM |
| Aslading: | kN 34 | Radiale belasting: | 58 kN |
| Markeren: | De anti UV Dubbele As zwenkt Aandrijving,De dubbele As zwenkt Aandrijving 220V AC,220V AC de Wormaandrijving zwenkt Ring |
||

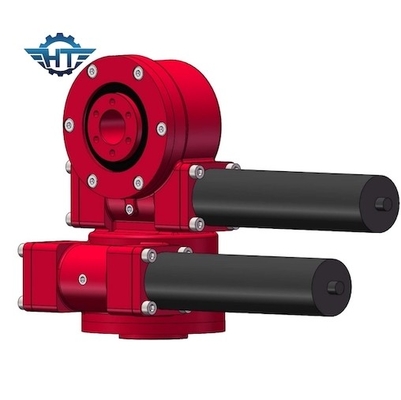

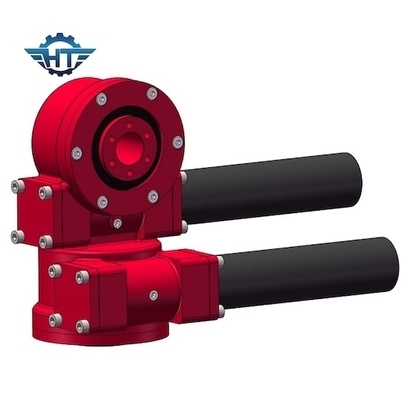

Anti-uv Dubbel de As Zwenkend Toestel van SDE7 voor PV het Opzetten - steun Zonne Volgend Systeem
SDE7 dubbel As Zwenkend Toestel Descripition
| Productnaam | SDE7 zwenkende aandrijving met het Toestelmotoren van 43Nm 24Vdc |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 380V/220V AC Motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; |
| Toepassing | Dubbel As Volgend Systeem, CPV, Toren (TSP), Satellietantenne |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
Applicatons
SDE-absorbeert de reeks zwenkende aandrijving de voordelen van verticale en horizontale zwenkende aandrijving in het ontwerpproces, en heeft de capaciteit om in 3D richtingen van horizontaal te roteren en hoeken tegelijkertijd te werpen. Voor meer gedetailleerde parameters, gelieve te verwijzen naar de lijst van prestatiesparameters. Gebaseerd op de horizontale en verticale structuren, heeft de ZSDE-reeks zeer zijn nauwkeurigheid verbeterd, die het wijd in photovoltaics gebruikt, geconcentreerd zonnemachtssysteem, en het kleine satellietantenne volgen maakt.
