Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE5" |
|---|---|---|---|
| Toestelverhouding: | 37:1 | Het houden van Torsie: | 9200 Nm |
| Het overhellen Torsie: | 6000 Nm | Aslading: | 16 kN |
| Radiale belasting: | kN 27 | Efficiency: | 40% |
| Markeren: | SDE7 de dubbele As zwenkt Aandrijving,De dubbele As zwenkt Aandrijving het waterdichte Verzegelen,16kN de asaandrijving van de Ladings zwenkende ring |
||

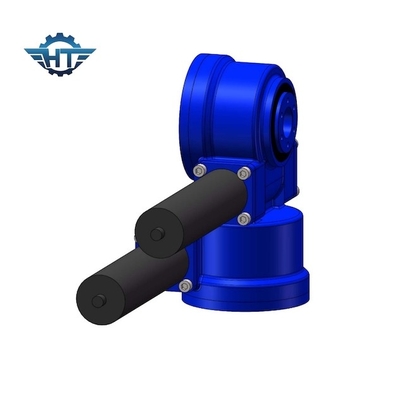

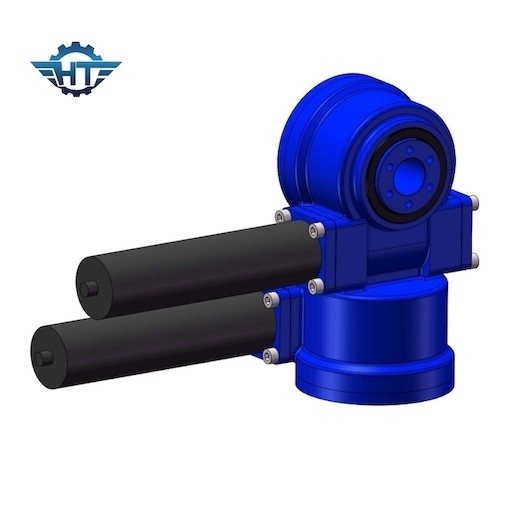

SDE5 dubbele As Zwenkende Aandrijving, Waterbewijs het Verzegelen voor PV en de Zonnedrijvers van CSP
SDE5 de dubbele Beschrijving van de As Zwenkende Aandrijving
| Productnaam | SDE5 zwenkende aandrijving met 43Nm-toestelmotoren |
| Outputtorsie | 800 N.m |
| Het overhellen Ogenbliktorsie | 6000 N.m |
| Het houden van Torsie | 9200 N.m |
| Statische Asclassificatie | kN 16 |
| Statische Radiale Classificatie | kN 27 |
| Motoralternatieven | 380V/220V AC Motor, Stepper Motor, Brushless Motor |
| Productenstijl | Dubbele As, CPV, Zonne Parabolische Schotel, Heliostaat |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
Het overhellen Ogenbliktorsie: De torsie is de lading met afstand tussen de positie van lading en het centrum van het zwenkende dragen wordt. vermenigvuldigd die Als qorque door lading en afstand wordt geproduceerd groter is dan de geschatte het overhellen ogenbliktorsie, zal de zwenkende aandrijving die worden ten val gebracht.
Radiale lading: Ladingsverticaal aan de as van het zwenkende dragen
Aslading: Lading parallel met de as van het zwenkende dragen
Het houden van torsie: Het is de omgekeerde torsie. Wanneer de aandrijving integendeel roteert, en de delen niet worden beschadigd, wordt het bereikte maximumkoppel genoemd holdingstorsie.
Zelfsluitend: Slechts wanneer geladen, kan de zwenkende aandrijving niet omkeren roteert en zo riep zelfsluitend.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassing
SDE-wordt de reeks zonne photovoltaic zwenkende aandrijving ontworpen voor
Krachtige die producten voor zonne volgende systemen worden ontwikkeld en worden ontworpen, geschikt voor photovoltaic enige en dubbele as volgende systemen, de concentrerende photovoltaic systemen van de machtsgeneratie, torenheliostaten, de machtsgeneratie van vlinderstirling, het verwarmen, de generatie van de trog concentrerende macht, het verwarmen en andere zonne-energietoepassingen in het volgende systeem. Het kan ook volgens uw behoeften worden aangepast.
