Productdetails:
|
| Model: | SDE5 | Toestelverhouding: | 37:1 |
|---|---|---|---|
| Nominaal vermogentorsie: | 800 Nm | Het houden van Torsie: | 9200 Nm |
| Het overhellen Torsie: | 6000 Nm | Efficiency: | 40% |
| Weerslag: | 0,15 ° | Eigenschap: | zelfslot dubbele as |
| Markeren: | Elektrische Zwenkende Aandrijving met lage snelheid,Elektrische Zwenkende Aandrijving 6000Nm het Overhellen Torsie,zwenkende ringsaandrijving 6000Nm het Overhellen Torsie |
||

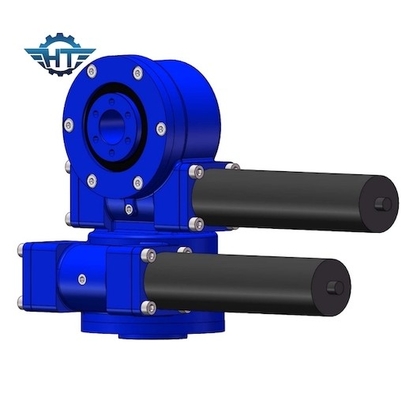

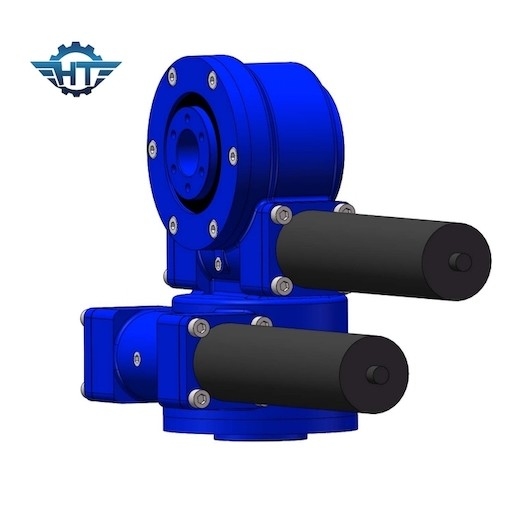

SDE5 Dubbele As Zwenkende Versnellingsbak met lage snelheid voor Hoge Precisiepv Volgende Systemen
De dubbele Beschrijving van de As Zwenkende Versnellingsbak
Onze zwenkende aandrijving heeft sterk ten val brengend ogenblik en keurt het wikkelen van wormaandrijving goed, die grotere ladingen met multi-tandcontact kan drijven, en heeft zelfsluitende functie om de veiligheid van het systeem te verbeteren. Zwenk aandrijvingswaaier in prestaties van 6kNm aan 220kNm-holdingstorsie, 200Nm aan 63kNm-outputtorsie, 500Nm aan 271kNm-het overhellen de capaciteit van de ogenbliklading en toestelverhoudingen van 31:1 aan 156,600:1. De installatie kan horizontale, verticale of multi-axis combinatie zijn.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
Speciaal ontwerp volgens verschillende toepassingen en projecten
Het kan verschillende types van motoren, zoals hydraulische motoren, stepper motoren, servomotoren, enz. aanpassen.
De oppervlakte van het roterende aandrijvingsapparaat kan met om het even welke kleur volgens de eisen van de klant worden bespoten
Applicatons
Onze zwenkende aandrijving wordt ontworpen voor onderhoud met lange levensuur en laag. Zij vereisen zeer weinig installatieruimte maar kunnen maximumladingen weerstaan. Daarom zijn zij de oplossing voor vele toepassingen: het zwenken drijft voor zich bosbouw, landbouw, mijnbouw, bemande platforms, talrijke maritieme toepassingen evenals van de de machinebouw en techniek, het concentreren zonne volgende systemen, enig-as of dubbel-as zonne volgende systemen.
