Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
| Het houden van Torsie: | 13500 NM | Het overhellen Torsie: | 7500 Nm |
| Aslading: | kN 34 | Radiale belasting: | 58 kN |
| Markeren: | hydraulic slew motor,slewing gear |
||

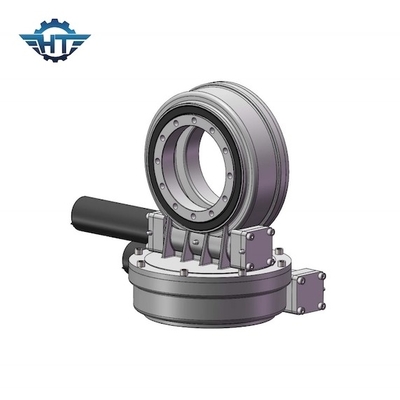

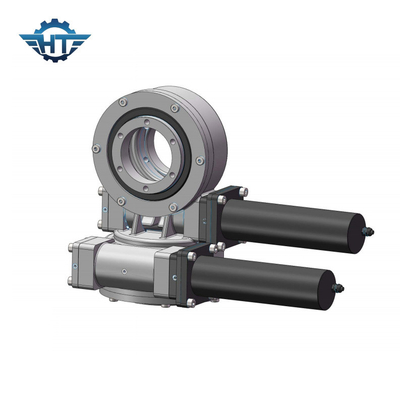

7 zwenkt de duim Dubbele As Aandrijvingsversnellingsbak met de Elektrische Motor van 24v gelijkstroom voor Zonne Volgend Systeem
Zwenk de Beschrijving van de Aandrijvingsversnellingsbak
De dubbele as zwenkende aandrijving is perfect voor situaties die de behoefte zowel verticaal als horizontaal roteert. De typische toepassingen omvatten dubbele as zonnedrijvers, satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen. Keurt de zwenkende aandrijving van Hangtuo het geïntegreerde ontwerp van hoogte en azimut goed, en de algemene structuur is compact, wat het probleem van complexe installatie van gespleten reductiemiddel oplost, overtollige delen, vermindert en het mislukkingstarief van de belangrijkste motor verlaagt; tegelijkertijd om betrouwbaar lager te verzekeren, keurt de azimut zwenkende aandrijving het systeem vier-punt contactkogellagers goed met hoge weerstand, die een groot ten val brengend ogenblik kunnen dragen terwijl het dragen van een bepaalde askracht en radiale kracht.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
