Productdetails:
|
| Materiaal: | 50Mn, 42CrMo, QT | Toestelverhouding: | 125:1 |
|---|---|---|---|
| Nominaal vermogentorsie: | kNm 16 | Het houden van Torsie: | 89 kNm |
| Het overhellen Torsie: | 65 kNm | Standaardkleur: | RAL 9006 |
| Weerslag: | minder dan 0,1 graden | Roterend type:: | dubbele as |
| Markeren: | slewing ring drive,small slew drive |
||

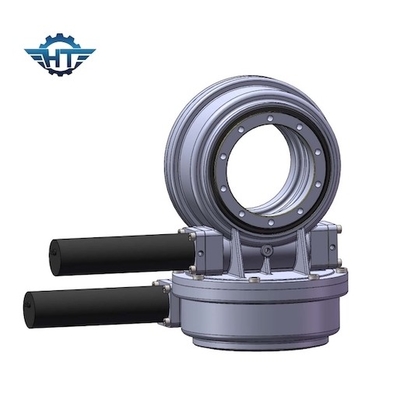

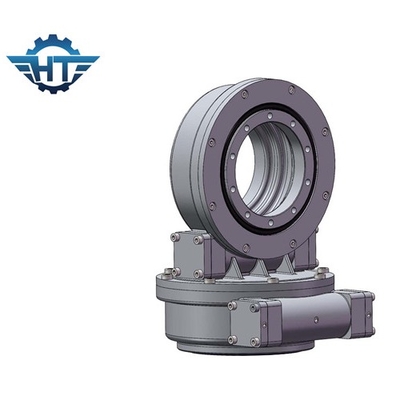

SDE21 toestelverhouding 125/1 Toestel van de Zandloperworm zwenkt Aandrijving met Ingesloten Huisvesting voor CPV
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Zwenk aandrijving worden gebruikt voor gezamenlijke transmissie van as en radiale krachten evenals transmissie van het overhellen ogenblikken. Zwenk aandrijving bestaan uit een bal of rol zwenkende ring, hydraulische of elektrische aandrijving, en een volledig ingesloten huisvesting. Reeksse zwenkt aandrijving wordt ontworpen met wormtoestel.
SDE3, SDE7, gediplomeerde SDE21 ISO9001/CE zwenk het toestel van de aandrijvingsworm voor zondrijver
1) Hogere outputtorsie en holdingslading
2) Hoogste het volgen precisie
3) Het sterke corrosie efficiënte weerstand en verzegelen
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Opmerking: De bovengenoemde afmetingen en de parameters kunnen, meer gedetailleerde afmetingen en parameters worden bijgewerkt of worden aangepast, alstublieft naar onze verkooptekeningen verwijzen.
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
Toepassingsgebieden
| Windenergiegebied | Metallurgische Machines |
| Lichte Industrie | Zwaar Materiaal |
| Haven Marine Machiner | Militaire Producten. |
| De Mijnbouw van bouwmachines | Het Materiaal van de staalwerken |
| Behandelings van afvalwaterinstallatie | Landbouwmachines |
Contactpersoon: Mr. Tommy Zhang
Tel.: +86-18961639799
