Productdetails:
|
| Materiaal: | QT | Model: | dubbele as 21 inch |
|---|---|---|---|
| Het houden van Torsie: | 89 kNm | Het overhellen Torsie: | 65 kNm |
| Efficiency: | 40% | Kleur: | zoals gevraagd |
| Weerslag: | minder dan 0,1 graden | Toepassing: | Bouwmachines |
| Markeren: | small slew drive,worm drive motor |
||

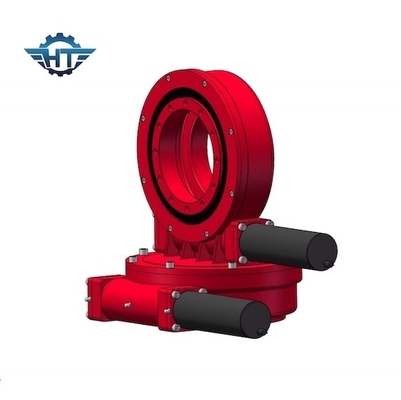

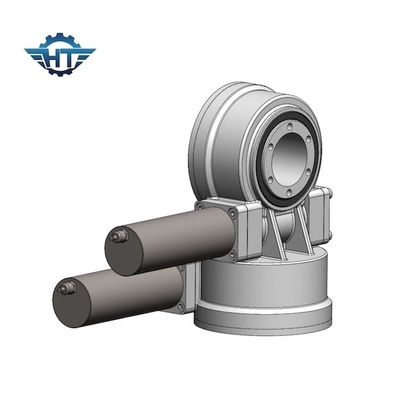

SDE21 de“ Hoge Torsie Dubbele As zwenkt Aandrijving voor Satelliet/Robot/Bouwmachines
De satelliet Dubbele As zwenkt Aandrijvingsbeschrijving
Dubbel-as zwenkende aandrijving die met twee asaandrijving tegelijkertijd ontwerpen. Het is meer tand het contacteren en dubbele outputtorsie dan SE-Reeks zwenkende aandrijving. Dit product heeft een lange geschiedenis, is de procestechnologie nu zeer rijp geweest.
Eigenschappen
De Opties van de toestelmotor
De elektrische en planetarische versnellingsbakken kunnen volgens de eis van de klant worden ontworpen. De zwenkende aandrijving heeft het voordeel om ruimte in faciliteiten, maximum ladingscapaciteit in een compact ontwerp, uitgebreide levensduur, lagere onderhoudskosten op te slaan.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassingen
De dubbele as zwenkende aandrijving kan in zonne volgend systeem, zonneschotel, PV, CPV, CSP, windturbine en satellietschotel worden toegepast.
