Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Modelnummer: | SDE21 |
|---|---|---|---|
| Oem: | beschikbaar | Toepassing: | zonnetoren en geconcentreerde PV |
| Verhouding: | 125 | Gesloten behuizing: | Ja |
| Garantie: | 3 jaar | Het levenstijd: | 30 jaar |
| Rotatiemethode:: | Twee richtingen | ||
| Markeren: | Het wormtoestel zwenkt Ring Drive,Zwenkt de toren Geconcentreerde Installatie Ring Drive,Selflock Sde zwenkt Ring Drive |
||

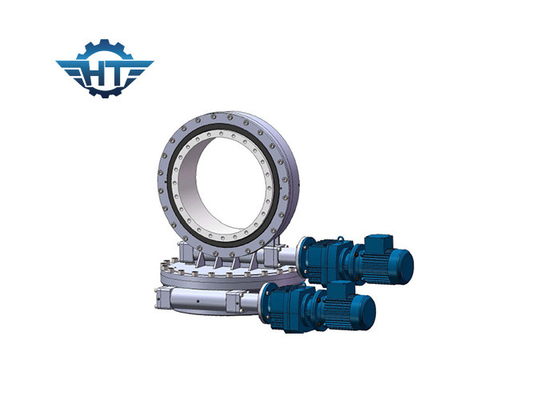

Het de Wormtoestel van de zelf-slotsde Reeks zwenkt Ring Drive Used For Tower Geconcentreerde Installatie en CPV
Precisie de dubbele as met hoge weerstand zwenkt aandrijving voor zonnedrijver
In het algemeen, zwenk toestel zwenkende die aandrijving in havenmachines wordt gebruikt, speciale bouwvoertuigen, aanhangwagens, allerlei kranen, lucht werkend platform. Tegenwoordig, als globaal verzoek om schone energie, wordt de zwenkende aandrijving wijd gebruikt in de zonne volgende systemen, kleine windturbines
Hangtuo is volledig materiaal met alle geavanceerde machines om te vervaardigen, assemblage, inspectie, testprocessen en het automatische schoonmaken en schilderen en de lijnen van de machtsdeklaag.
De zwenkende aandrijving is de combinatie van de zwenkende ring met de zandloperworm shft, die meer tandcontact, verhoogde aandrijvingstorsie en meer vlote omwenteling verstrekt.
Eigenschappen
1. Radiale en asladingen, en het overhellen ogenblikken gelijktijdig
2. Ruimtebesparingen in faciliteiten
3. Maximumladingscapaciteit in een compact ontwerp
4. Uitgebreide levensduur
5. Hogere outputtorsie en holdingslading
6. Hoogste het volgen precisie
7. Het sterke corrosie efficiënte weerstand en verzegelen
Essentiële onderdelenlijst
1, Huisvestende basis
2, Zwenkende Ring
3, Toevoerkanaal
4, Verbinding
5, Hoogste Plaat
6, Aandrijving (de hydraulische motor van motor/electronic)
7, Motoradapter
8, O-ring
9, Ingevoerd Gat
10, Schacht tegengesteld aan Motor
11, Beëindigenglb
12, Dekking
13, Codeur
Voordelen
1. Wij kunnen diverse grootte leveren van het zwenken van aandrijving.
2. Diameterwaaier: 3 duim-25 duim, Gewichtswaaier: 25kg-705kg
3. Ontwerp en vervaardiging volgens klantenbehoeften, OEM zwenkende aandrijving.
4. Hoog - kwaliteit, concurrerende prijs, snelle levering en de beste diensten.
Normen
ISO9001: 2008, Ce
De dubbele As zwenkt Aandrijvingsparameters
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
