Productdetails:
|
| Model: | 5 duim | Toestelverhouding: | 37:1 |
|---|---|---|---|
| Efficiency: | 40% | Type: | dubbele as zwenkaandrijving |
| Toepassing: | tweeassige zonne-trackers | OEM de Dienst: | Beschikbaar |
| Plaats van herkomst: | Changzhou, China | Bestuurder: | 12/24vdc motoren, stepper motoren |
| Markeren: | slewing ring drive,worm drive motor |
||

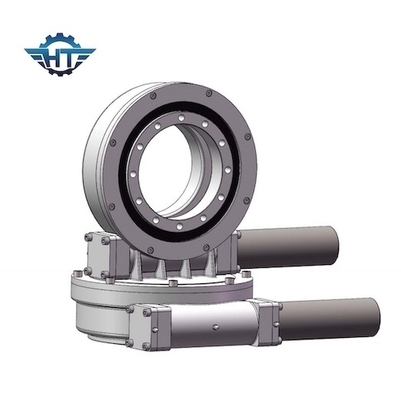

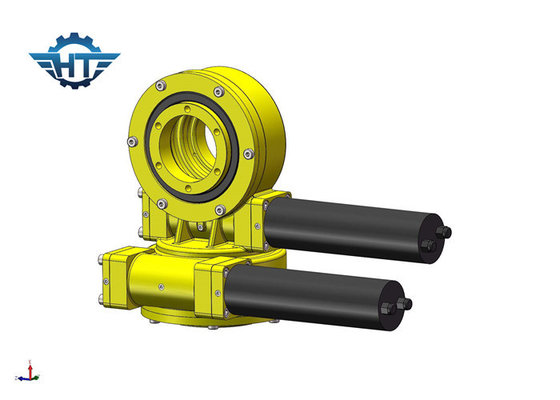

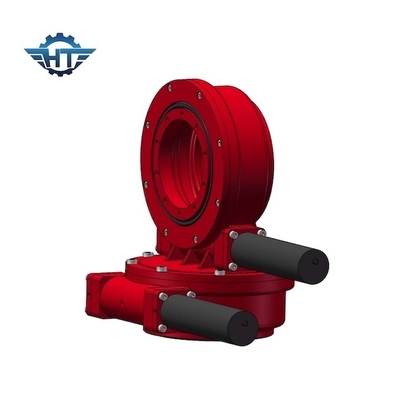

SDE5 de dubbele As zwenkt Aandrijving met IP66 Ingesloten Huisvesting voor Openlucht Dubbele As Zonnedrijvers
De dubbele As zwenkt Aandrijvingsbeschrijving
Het wordt hoofdzakelijk gepast met zwenkende het dragen, het huisvesten en wormschacht, enz.
Het heeft de eigenschappen van compacte structuur, genoeg torsie, anti-krachtvermogen met geringe geluidssterkte, goed en stabiele en veilige prestaties.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassing
De zwenkende aandrijving kan meer aslading, radiaal lading en het overhellen ogenblik ondersteunen. De draaischijf of het kader roteren bij azimut en verhoging door aandrijving wordt gedreven te zwenken die.
Het wordt gebruikt in Kranengraafwerktuig/zonne-energie/boven werkende vrachtwagen/andere machine.
Voordelen
1. Ontworpen met de schacht van de zandloperworm die meer tandcontact en hogere torsie verstrekt
2. De levensduur wordt verhoogd met toestel en het toevoerkanaal verhardt
3. De productprestaties worden getest productkwaliteit en verzekerd.
Er zijn vele toepassingen waarin de zwenkende aandrijving kan worden gebruikt, hoofdzakelijk omdat het voor toepassingen perfect is die zowel vereisen lading-houdende macht als rotatietorsiesterkte.
