Productdetails:
|
| ModelNo.: | 17 duim die toestel zwenken | Grondstof: | 50Mn, 42CrMo |
|---|---|---|---|
| Openheid: | Gesloten | Gewicht: | 320 kg |
| Verhouding: | 102:1 | Toepassing: | Zonne Volgend Systeem |
| MOQ: | Één stuk | Verschepende Manier: | door overzees, uitdrukkelijke lucht, trein |
| Markeren: | Zwenkt de Dubbele As van het wormtoestel Aandrijving,De dubbele As zwenkt Aandrijving 17 duim,Het wormtoestel zwenkt Aandrijving 17 Duim |
||

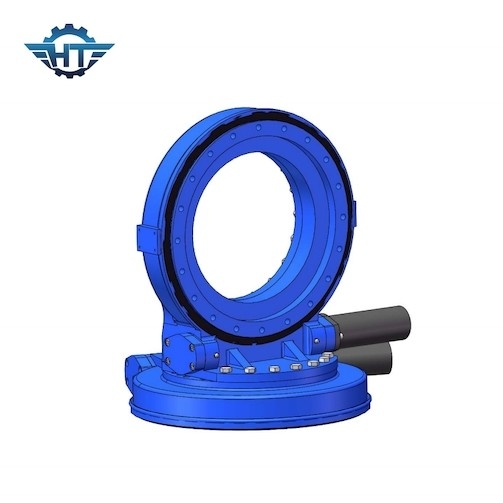

Aandrijving van het de As Zwenkende Toestel van het wormtoestel de Dubbele met Elektrische Motor voor Zonne Volgend Systeem
De zwenkende Beschrijving van de Toestelaandrijving
Een zwenkende aandrijving is een versnellingsbak die radiale en asladingen kan tegelijkertijd veilig weerstaan en roterende torsie met lage snelheid overbrengen. De omwenteling kan op één enkele as of op veelvoudige assen zijn. De zwenkende aandrijving wordt geassembleerd van toestellen, wormen, verbindingen, huisvesting, en motoren en andere hulpcomponenten. Het ingesloten type van het zwenken van aandrijving wordt gewoonlijk gebruikt in zonne volgend systeem omdat het in openlucht minstens 25 van het gebiedsjaar leven moet worden gebruikt. Wij kunnen een geschikte elektrische motor of hydraulische motor volgens uw technische vereisten ook kiezen.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. omwenteling met de wijzers van de klok mee en linksdraaiende
2. IP66 beschermingsrang om het water en het stof te verhinderen
3. De soorten van SE, VE en SDE-het zwenken van aandrijving voldoen aan vereiste van verschillende toepassingen.
VE de verticale enige as zwenkende aandrijving wordt meestal toegepast in zonne volgend systeem, parabolisch concertrated macht, terwijl horizontale enige aixs die van SE aandrijving zwenken in zonne volgend systeem, bouwmachines en windturbines worden toegepast. De dubbele de as zwenkende aandrijving wordt van SDE gebruikt in PV, CSP, CPV, satellietantenne en stirling schotels.
