Productdetails:
|
| Openheid: | Gesloten | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Transmissievorm: | Wormtoestel |
| Het volgen Precisie: | 0,15 graden | Stap: | enige stap |
| Efficiency: | 40% | Standaardkleur: | Zilveren Grijs |
| Markeren: | Verticale Horizontale hydraulisch zwenkt aandrijving,24V de aandrijvingsmotor van de motorworm,Zwenk Aandrijvingsmotor 24V |
||

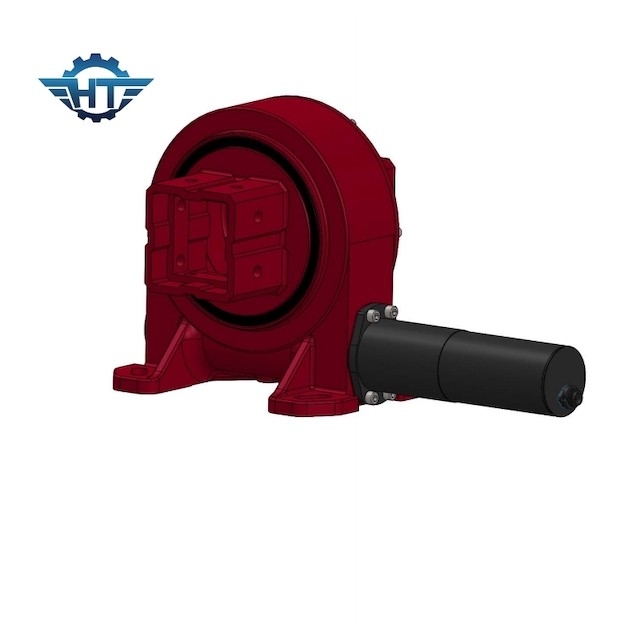

Worm en van het Wormwiel Zwenkend Toestel, het Verticale en Horizontale Volgen voor PV Drijvers
Zwenkende Toestelbeschrijving
De zwenkende aandrijving wordt samengesteld uit wikkelt worm, toestel, roterende aandrijving van de huisenz. wordt de Compacte worm gekenmerkt door hun hoge machtsdichtheid. De tanden van het wormtoestel verzekeren torsietransmissie aan de zwenkende ring. Dit ontwerp is vooral geschikt voor toepassingen die hoge torsie en beperkte installatieruimte, zoals leidingstoestellen vereisen op kraanchassis, andere zware voertuigen, ladende kranen of landbouwmachines. Zij kunnen ook een perfecte oplossing in verschillende vormen van zonne volgend systeem zijn.
| Productnaam | SDE7 zwenkende aandrijving |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 12V/24V motor; Stepper Motor; Brushless Motor |
| Toepassingen | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machines |
| Zonnestelsel Vierkante Meter | op tp de zonnepanelen van 30㎡ PV |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassing
De zwenkende aandrijving of het zwenkende lager zijn een roterend deel dat de lading van langzame omwenteling kan dragen. SE-de reeksproducten worden over het algemeen gebruikt voor horizontale installatie, en in het traditionele mechanische gebied, Fresnel het systeem van de machtsgeneratie op het gebied van licht en hitte, en vlak-hellings enig photovoltaic volgend systeem gebruikt. VE de reeks wordt over het algemeen gebruikt voor verticale die installatie, in vlakke enig-as wordt gebruikt photovoltaic volgende systeem, enig-as photovoltaic volgend systeem, klein groeftype zonne thermisch systeem neigde, SDE-wordt de reeks over het algemeen gebruikt voor toepassingen die in zowel horizontale als verticale richtingen, zoals systeem van toren het zonne thermische systemen, dubbel as zonne volgend systeem roteren.
