Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SE9“ |
|---|---|---|---|
| Toepassing: | Automatiseringsmateriaal | Nominaal vermogentorsie: | 4300Nm |
| Het houden van Torsie: | 31000Nm | Het overhellen Torsie: | 45000Nm |
| Efficiency: | 40% | Kleur: | RAL 9006 of zoals gevraagd |
| Markeren: | Het horizontale Opgezette Wormtoestel zwenkt Aandrijving,4300 NM-het Wormtoestel zwenkt Aandrijving,Het Toestel van de servomotorenworm zwenkt Aandrijving |
||

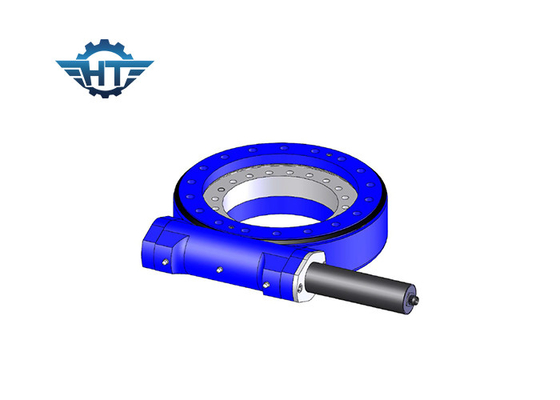

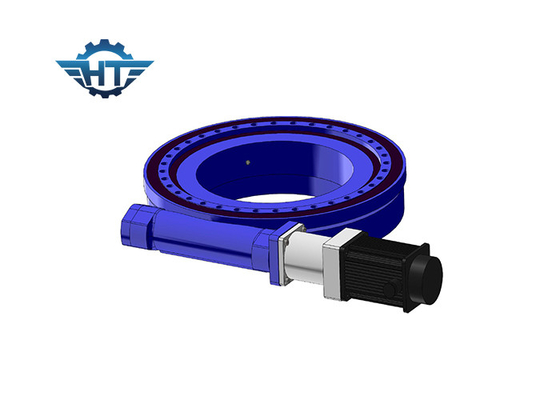

SE9 horizontale Opgezette Modelworm gear slew-Aandrijving met Servomotoren voor Automatiseringsmateriaal
SE9 Opgezet horizontaal zwenkt Aandrijvingsbeschrijving
De wormaandrijving is een hogere slijtage-weerstand van de aandrijving van het wormtoestel, wat hoge ladingscapaciteit en het overhellen ogenbliktorsie hebben om stabiliteit te verzekeren, performanced de betrouwbaarheid en goed. De wormaandrijving is ook beschikbaar voor hoger volgend nauwkeurig gebied.
1. Sterk ten val brengend ogenblik
2. Keur het wikkelen van wormaandrijving goed
3. Multitandcontact, hoge ladingscapaciteit
4. Zelfsluitende functie
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
SE9 prestatiesparameters
| Model: | de horizontale aandrijving van de 9 duimworm |
| Nominaal vermogentorsie: | 4300 NM |
| Het overhellen Torsie: | 45000 NM |
| Aslading: | kN 340 |
| Radiale Lading: | kN 130 |
| Het houden van Torsie: | 31000 NM |
| Efficiency: | 40% |
| Precisie: | ≤0.1 ° |
| Zelfsluitend: | Ja |
| Gewicht: | 49 kg |
