Productdetails:
|
| materiaal: | 50Mn, 42CrMo | Modelnummer: | SDE12 |
|---|---|---|---|
| OEM: | Beschikbaar | Toepassing: | volgsysteem voor zonne-energie |
| IP Classificatie: | IP67 | Inputvoltage: | 24V gelijkstroom |
| Werkende Temperatuur: | -20℃ aan +120℃ | Het plaatsen Nauwkeurigheid: | <0.01° |
| Markeren: | slew drive motor,worm gear slew drive |
||

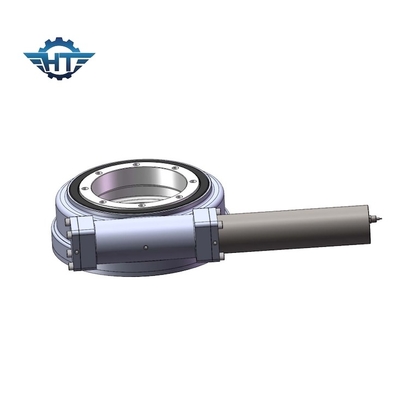

Zwenkt de hoge Precisie Dubbele As NEMA34 Aandrijvingsversnellingsbak voor het Zonne Volgende Systeem van de Ladingsholding
NEMA34 zwenk de Beschrijving van de Aandrijvingsversnellingsbak
Onze zwenkende aandrijving wordt aangedreven met de technologie van de zandloperworm voor maximumtoesteltorsie en de meest vlote omwenteling. Typisch zwenk aandrijvingstoepassingen omvatten de zonneindustrie, vrachtwagenkranen, mensenliften, en nutsmateriaal, hydraulische gehechtheid, het materiaal van het oliehulpmiddel, mariene kranen, bandmanagers, graafs en automobielliften, maar zwenk aandrijving worden gebruikt in veel andere toepassingen die ladingsholding en rotatievermogen vereisen. Wij bieden verschillend aan zwenken aandrijvingsmodellen met de verschillende capaciteiten van de ogenbliklading. De norm zwenkt aandrijving wordt gepast met een open huisvesting en uitkiest de zelfsluitende schacht van de zandloperworm. Zodra de krachtbroninput is teruggekeerd naar neutraal, zal de wormschacht de lading in positie sluiten zonder enig extern remmechanisme te vereisen.
Zwenk aandrijving kan met wormtoestel, aansporingstoestel, konisch tandwiel zijn. En ook voor de binnenkant zwenkende ring, kan het de zwenkende ring van de enig-rijbal zijn, en kan ook de zwenkende ring van de dubbel-rijbal zijn. met dubbel-rij kan veel meer lading nemen. Het kan worden gekozen afgehangen van uw toepassing.
De dubbele As zwenkt de Parameters van Aandrijvingsprestaties
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Ja | 25 |
| 5“ | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 34 |
| 7“ | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 56 |
| 9“ | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Ja | 92 |
| 12“ | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 160 |
| 14“ | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 224 |
| 17“ | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 320 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 492 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 705 |
Voordelen
1. Precisie: minder dan 0,1 graden
2. Zelfsluitend
3. IP classificatie: IP66
4. Hoge precisie om systeem volledig het automatische volgen op een hogere precisiemanier te laten
5. Om 45% ong. te bereiken meer machtsoutput dan vast opzettend systeem
6. Eenvoudige installatie en behandeling
7. gemakkelijk onderhoud

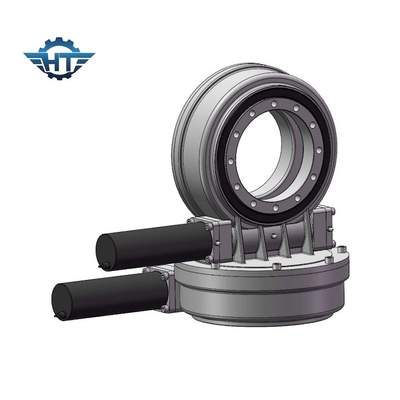

De dubbele As zwenkt Aandrijving
De gemeenschappelijkste zwenkende aandrijvingstoepassing voor de dubbele as zwenkende aandrijving is dubbele as zonnedrijvers. Het dubbele as volgende systeem is een soort machtseenheid dat het zonnepaneel kan houden onder ogen ziend de op elk ogenblik zon en het zonnelicht maken het zonnepaneel verticaal op elk ogenblik bestralen. De dubbele as zwenkt ringsaandrijving kan de het volgen precisie verbeteren en de efficiency van de machtsgeneratie wat de dubbele as betekent zwenkt aandrijving kan een efficiënte en betrouwbare oplossing in één enkele aandrijving tot stand brengen. De dubbele as zwenkt aandrijving want CPV, verticaal, of op een combinatie veelvoudige assen kan horizontaal worden opgezet.
Hoe te om de juiste grootte van het zwenken van aandrijving te kiezen?
Het verkiezen van een juiste grootte van de zwenkende aandrijving van niet alleen prestatiesgebrek of prestatiessurplus te vermijden is spel een belangrijke rol in het bereiken van rendabele oplossingen.
Gelieve te geven ons de volgende informatie om een geschikte zwenkende aandrijving te selecteren:
1. de toepassing
2. vereist outputtoque. Als u geen duidelijk idee van dat gegeven hebt, vertel ons enkel de lading, bijvoorbeeld, het gewicht panelen en het opzetten steunen op onze zwenkende aandrijving.
3. de ladingsdimensies en de grootste wind op uw gebied in het verleden de 10 jaar die om wordt gebruikt te berekenen als de aandrijving die wij konden de maxiumlading hebben geadviseerd dragen wanneer er de grote wind komt.
4. de output verzendt u vereiste welke ons zal helpen om de geschikte motoren voor u te adviseren.
5. andere informations zoals weerslag, IP de rangvraag enz.
