Productdetails:
|
| Model: | 5 duim | Toestelverhouding: | 37:1 |
|---|---|---|---|
| Efficiency: | 40% | Type: | SE-Model |
| Toepassing: | Schuine Enige Drijver | OEM de dienst: | Beschikbaar |
| Plaats van herkomst: | Changzhou, China | Bestuurder: | 24V, 12V-Toestelmotor |
| Markeren: | De schuine het Volgen Systeemworm zwenkt aandrijving,de worm zwenkt aandrijving 800 NM SE5,800 van de hydraulische wormnm aandrijving |
||

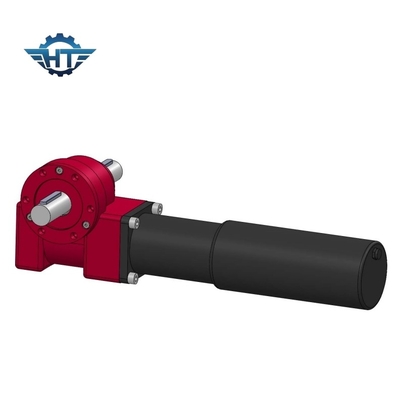

Horizontaal SE 5 Duim zwenkt Dragende Versnellingsbak voor Schuin Enig As Volgend Systeem
Horizontaal zwenk het Dragen
Voor de kern keurt de component zwenkt lagers goed, kan het askracht, radiale kracht en het overhellen torsie tegelijkertijd weerstaan. Zwenk aandrijving is gemakkelijk te installeren, gemakkelijk te handhaven, en grotendeels bespaart installatieplaats. Het product kan wijd in op zwaar werk berekende vlakke vervoervoertuigen, containerkranen, met autokranen, luchtvoertuigen, zonnegeneratorsystemen zoals de dag, zoals bouwmachines en nieuwe energiegebieden worden gebruikt.
Voordelen
1. Omwenteling 360 graden
2. Verbinding van een drijfmotor van de links of rechts kant
3. Tijdens installatie, is het niet noodzakelijk om de tandwieloverbrengingsontruiming aan te passen; dit is reeds plaatste door de producent vóór fabriek
4. Eenvoudige installatie en laag onderhoud
5. Rationeel ruimtegebruik
6. Het toestel is zelfsluitend; daarom is een rem niet noodzakelijk
7. Gemakkelijke en vloeiende methode om te beginnen en op te houden
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja |
204 |
Toepassingen
Vlakke Enige As Volgende Steun
De vlakke enig-as volgende steun verwijst naar de steun die de omwenteling van de zon rond een horizontale as volgen. Deze horizontale as kan in de noord-zuid richting of de oost-west richting zijn. De machtsgeneratie in de noord-zuid richting is hoger, zodat is de as van de vlakke enig-as volgende steun over het algemeen noord-zuid richting.
Schuine éénassige volgende steun
De geneigde enig-as volgende steun verwijst naar een steun die roteert en de zon rond een noord-zuid geneigde as volgt. In de midden en hoge die breedten, met het vlakke enig-as volgende systeem worden vergeleken, is de machtsgeneratie van het geneigde enig-as volgende systeem zeer verbeterd. Natuurlijk, aangezien de omwentelingsas geneigd is, zijn de kosten van de geneigde éénassige volgende steun ook hoger dan dat van de vlakke éénassige steun.
Volgende steun van de azimut de enige as
De volgende steun van de azimut enig-as kan als vaste die steun worden beschouwd op een roterende basis wordt geïnstalleerd. Wanneer deze steun volgt, blijft de hoek tussen de vierkante serie en het horizontale vlak onveranderd, maar de azimuthoek van de vierkante serie verandert.
Dubbele as volgende steun
De dubbel-as volgende steun kan als een steun worden beschouwd de waarvan neiging kan worden aangepast automatisch opgezet op een roterende basis. De zogenaamde dubbele as betekent dat de steun langs twee onafhankelijke assen kan roteren. Over het algemeen, staat één as de azimuthoek van de steun toe om vrij te roteren, en de andere as staat de neigingshoek van de steun toe om vrij te roteren. Op deze wijze, kan de dubbel-as volgende steun altijd aan de stralen van de zon loodrecht blijven, wat de hoogste machtsgeneratie van alle volgende steunen is.
