Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 NM |
| Het houden van Torsie: | 13500 NM | Het overhellen Torsie: | 13200 NM |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | worm gear slew drive,slewing ring gear |
||

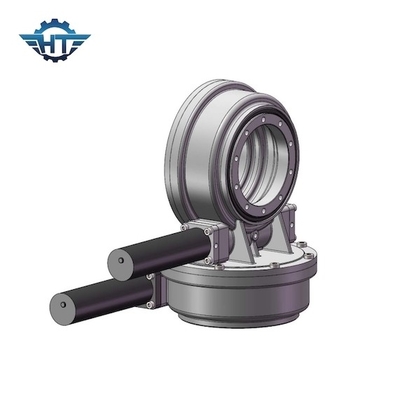

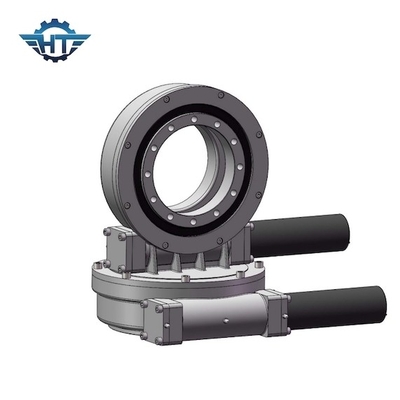

De hoge Transmissieverhouding SDE7 zwenkt Aandrijving met Zelfsluitend Toestel voor Zonnewarmtedrijvers
SDE7 zwenk Aandrijvingsbeschrijving
In CSP-installaties, vooral torencsp installaties, is de zwenkende aandrijving de kerncomponent van het volgende systeem, die de azimut en hoogtebewegingen van de heliostaten drijven om het efficiënte concentreren van het spiegelgebied te bereiken zich, de bezettingsgraad van lichte energie te verbeteren, en de CSP-post te verzekeren. van machtsgeneratie.
De dubbele as zwenkende aandrijving is perfect voor situaties die de behoefte zowel verticaal als horizontaal roteert. De typische toepassingen omvatten dubbele as zonnedrijvers, satelliet en radarschotels, machines die het bewegen van 360 graden bij beide richtingen vergen.
Is Mechanisch Co. van Changzhouhangtuo, Ltd een professionele fabrikant en de exporteur van zwenkende dragende/zwenkende ring/zwenkt cirkel, zwenkt de zwenkende aandrijving/aandrijving, die hoofdzakelijk in havenmachines, mijnmachines, lassende machines, bouwvoertuigen, modulaire voertuigen, enige of dubbele as zonne volgende systemen, en kleine windenergiesystemen, satelliet, antenne enz. wordt toegepast.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Eigenschappen
1. Hoge backholding torsie om de veiligheid van het zonne het volgen systeem te verbeteren
2. Binnen wikkelend wormaandrijving
3. Multitandcontact om hoge lading te verzekeren
4. Zelfsluitende functie
De aangepaste Diensten
1. Speciaal die ontwerp op verschillende toepassingen en projecten wordt gebaseerd
2. De verschillende types van motoren zouden, zoals hydraulische motoren, stepper motoren, elektromotoren enz. kunnen worden aangepast.
3. De verschillende die kleuren zijn beschikbaar op RAL-code worden gebaseerd; onze standaardkleur is RAL 9006.
