Productdetails:
|
| Materiaal: | 50Mn, 42CrMo | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | Nominaal vermogentorsie: | 2000 Nm |
| Het houden van Torsie: | 13500 Nm | Het overhellen Torsie: | 13200 NM |
| Efficiency: | 40% | Standaardkleur: | RAL 9006 |
| Markeren: | worm gear slew drive,slewing ring gear |
||

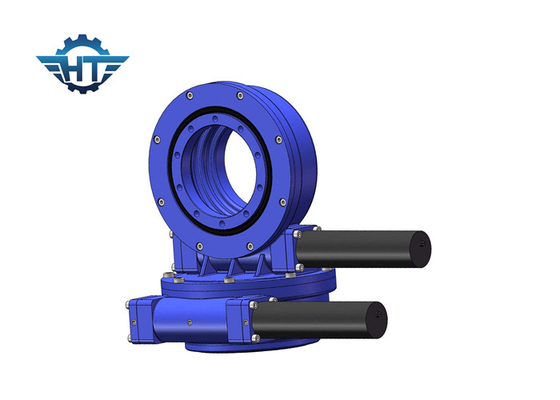

Zwenkt de het Toestel Dubbele As van de envelopworm Aandrijvingsversnellingsbak voor Zonne Thermische Macht
Zwenkt de Dubbele As van het wormtoestel Aandrijvingsbeschrijving
Het principe van zonne thermische machtsgeneratie is zonlicht te verzamelen in een zonnecollectorapparaat door een spiegel, de zonne-energie te gebruiken om het middel van de hitteoverdracht (vloeistof of gas) in het collectorapparaat te verwarmen, en dan het water te verwarmen om stoom te vormen, die of direct een generator drijft drijft om elektriciteit te produceren. In het algemeen, heeft de zonne thermische machtsgeneratie de volgende vier types: trog, toren, schotel (schijf), en Fresnel.
Trog
Het trogtype zonne thermische systeem van de machtsgeneratie wordt genoemd een systeem van de de machtsgeneratie van de trog parabolisch spiegel zonne thermisch. De trogtype parabolische concentrerende collectoren worden geschikt in reeks en parallel, verwarmend het werkende middel, producerend oververhitte die stoom, en drijvend de stoomturbogenerator wordt geplaatst om elektriciteit te produceren.
Toren
In 1973, bevorderde de uitbarsting van de oliecrisis wereldwijd het onderzoek en de ontwikkeling van zonnetechnologie. Vergeleken met zonnecellen, is de prijs hoog en de efficiency is laag. De efficiency van zonne thermische machtsgeneratie is vrij hoog en de technologie is vrij rijp.
Schotel
Het schijftype (ook als schotel wordt bekend) zonne thermische systeem van de machtsgeneratie is het eerste de zonnemachtssysteem dat van de wereld. Het is samengesteld uit een parabolische die spiegel uit vele spiegels wordt samengesteld. Het ontvangt de nadruk van het middel van paraboloid en hitteoverdracht in de ontvanger wordt verwarmd. Drijf de motor om elektriciteit om ongeveer 750℃ te produceren.
Fresnel
Het het werk principe is gelijkaardig aan trogtype fotothermische machtsgeneratie, behalve dat wordt de Fresnel structuurcondensator gebruikt in plaats van de spiegel. Dit maakt het vrij goedkoop, maar de efficiency wordt navenant verminderd.
Omdat zulk een systeem slechts een paar keer van zich het concentreren heeft, is de kwaliteit van de verwarmde waterdamp niet hoog, zodat de jaarlijkse efficiency van de machtsgeneratie van het gehele systeem slechts over 10% kan bereiken; maar wegens de eenvoudige structuur van het systeem en het directe gebruik van hitte-overbrengend middel om stoom, Zijn bouw en onderhoudskosten te produceren zijn ook vrij laag.
Parameters van de Zwenkende Aandrijving van SDE7
| Productnaam | SDE7 zwenkende aandrijving met het toestelmotoren van 43Nm 24Vdc |
| Outputtorsie | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Het overhellen Ogenbliktorsie | 7000 N.m; 5163 ft.lbs |
| Het houden van Torsie | 13200 N.m; 9736 ft.lbs |
| Statische Asclassificatie | 133.20 kN; 29943 pond |
| Statische Radiale Classificatie | kN 53; 11977 pond |
| Dynamische Asclassificatie | 31.90 kN; 7171 pond |
| Dynamische Radiale Classificatie | 27.91 kN; 6274 pond |
| Motoralternatieven | 380V/220V AC Motor; Stepper Motor; Brushless Motor |
| Productenstijl | Dubbele As; Enige As; CPV/HCPV; Zonneschotel; Parabolisch; Zonnetoren |
| Toepassingseigenschap | Zonne Volgend Systeem, Industriële Machiner |
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Applicatons
