Productdetails:
|
| Materiaal: | QT | Garantie: | 5 jaar |
|---|---|---|---|
| De dienst: | OEM ontwerp | Roteer As: | Twee assen |
| Kleur: | Zilveren Grijs | Installatieplaats: | Dak en veld |
| Verpakking: | Triplex | Toepassing: | Dubbelassig zonnevolgsysteem |
| Markeren: | worm gear slew drive,slewing ring gear |
||

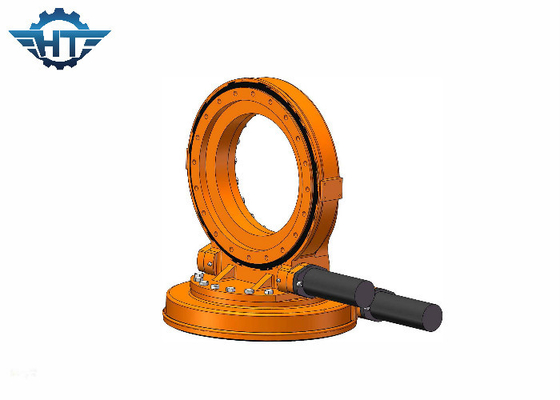

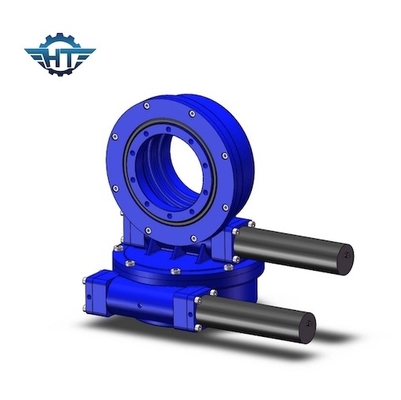

Precisie met lange levensuur en de Hoge zwenkt Aandrijvingsversnellingsbak voor Dubbel As Zonne Volgend Systeem
SDE12 zwenk de Beschrijving van de Aandrijvingsversnellingsbak
Het houden van torsie: 40560 N.m
Statische asclassificatie: kN 77
Statische radiale classificatie: kN 190
Toestelverhouding: 78:1
Het volgen precisie: ≤ 0,1
Het overhellen ogenbliktorsie: 25000 N.m
Outputtorsie: 5800 N.m
Gewicht: 160 kg
Bestaat de Hangtuo zwenkende aandrijving hoofdzakelijk uit het zwenken het dragen, een wormtoestel, huisvesting en een hydraulische of elektrische motor.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassing
De ingesloten huisvestings zwenkende aandrijving wordt wijd gebruikt in de verschillende techniektoepassing zoals zware ladervervoerders, haven mobiele kraan, schip het opheffen, klauwvrachtwagens, de kraan van de containerlift, en beweegbare brugkranen, mijnmachine, graafwerktuig, concrete machine, document machine, evenals gebruikt het systeem van de windenergiegeneratie ook onze zwenkende aandrijving.
Wanneer een zwenkende aandrijving in de zonne-energieindustrie wordt gebruikt, moeten de gebruikers ideale volgens het daadwerkelijke gebied van zonnepanelen kiezen.
Over het algemeen, is de 3 duim zwenkende aandrijving geschikt voor zonnemachtssysteem komst met zonnepaneel 3-5㎡, 7 duim voor zonnepaneel 10-17 ㎡, 9 duim voor 18-30 ㎡, 12 duim voor 31-45㎡, en 14 duim voor 46-60㎡.
