Productdetails:
|
| Type: | Gesloten behuizing | Materiaal: | 42CrMo, 50Mn |
|---|---|---|---|
| Vervoersmanier: | Door overzees, drukt de lucht, uit | Effciency: | 40% |
| Model: | Enige As | Verhouding: | 78:1 |
| IP rang: | IP66 | Toepassing: | Zonnepaneel Volgend Systeem |
| Markeren: | Enige de As Zwenkende Aandrijving van Ce,Enige As Zwenkende Aandrijving 12 Duim,Ingesloten Zwenkende Aandrijving 12 Duim |
||

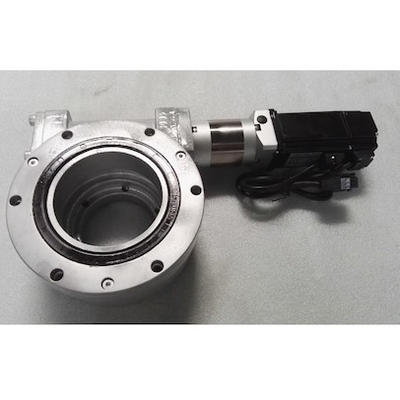

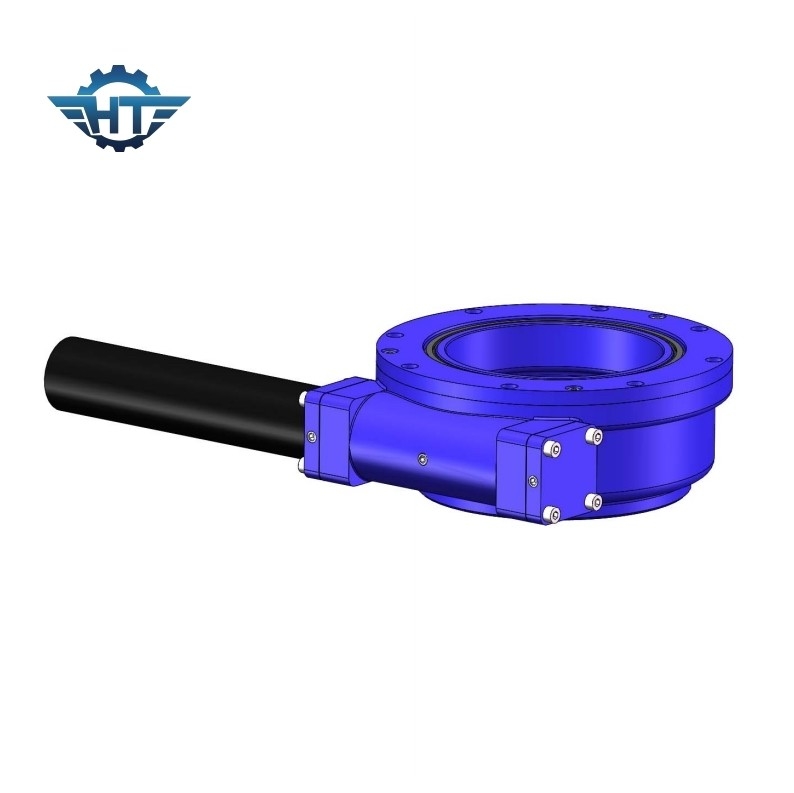

Toestel van de de Asworm van Ce het Enige zwenkt Aandrijving, 12 van het Zonnepaneel Volgende Duim Systeem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Zwenk aandrijving is een nieuw soort zwenken producten, gemakkelijk om meer plaats op te zetten en te besparen. Zwenk aandrijving bestaat uit worm, etc. zwenken ring, het hosing, motor. Het kerndeel zwenkt het dragen, zodat zwenkt aandrijving kan as, radiaal lading en titelopdrukogenblik tegelijkertijd ook dragen.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Toepassingen
Enig as volgend systeem
Enig-as volgen is gemakkelijk om een aaneenschakelingsstructuur, met diverse lay-outregelingen te vormen, en een elektrische pushrod aaneenschakelingsregeling kan ook worden toegevoegd om de kosten van het van de machtsstructuur en controle systeem verder te drukken.
Dubbel as volgend systeem
Met dubbel-as volgend systeem, is het moeilijk om een aaneenschakelingsregeling te maken, en het aantal componenten zal worden beperkt. Bovendien wegens het dubbel-as volgende systeem, zijn er twee onafhankelijke machtsactuators. Vergeleken met het systeem van de enig-as complexe controle. Dit leidt tot een probleem van lastig materiaalonderhoud. En de investering is vrij veel hoger dan de enige as
Vergelijk ruim de structurele onderhoudseigenschappen van het horizontale enig-as volgen, neigde enig-as het volgen, en dubbel-as het volgen, evenals is het verhogingstarief van machtsgeneratie, op gebieden met een breedte onder 30 graden, het geschikt om een horizontaal enig-as volgend systeem of een geneigd enig-as volgend systeem te gebruiken. De gebieden met breedte hoger dan 35 graden zijn geschikt voor dubbel-as volgende systemen.
