Productdetails:
|
| Materiaal: | QT | Model: | SDE7“ |
|---|---|---|---|
| Toestelverhouding: | 57:1 | zelfsluitend: | Ja |
| Nominaal vermogentorsie: | 2000 NM | Het houden van Torsie: | 13500 NM |
| Het overhellen Torsie: | 13200 NM | Nauwkeurigheid: | 0,15 ° |
| Markeren: | De hoge Holdingstorsie zwenkt Aandrijving,2000 zwenkt de Dubbele As van NM Aandrijving,De zonne het Volgen Dubbele As zwenkt Aandrijving |
||

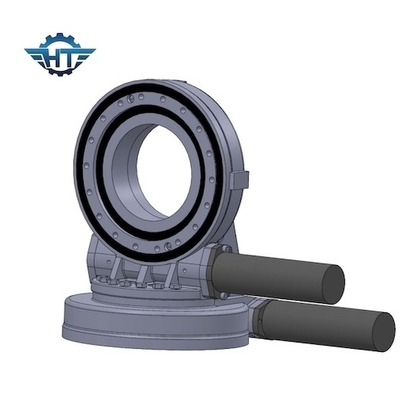

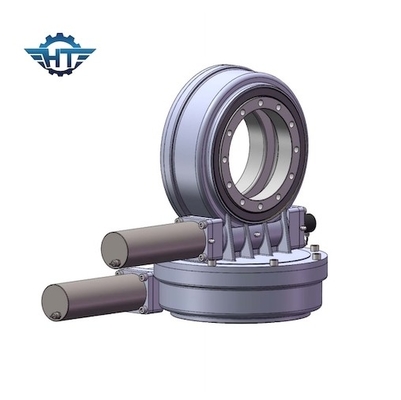

De hoge Dubbele As van de Holdingstorsie zwenkt Aandrijving voor Zonne Volgend Systeem
De dubbele As zwenkt Aandrijvingsbeschrijving
De dubbele as zwenkt aandrijving is perfecte oplossingen in de dubbele as zonne het volgen toepassingen. De dubbele as zwenkt aandrijving heeft drie typesoplossingen met aandrijving zwenken:
In het algemeen, voor gemakkelijke steunstructuur, zwenkt sde aandrijving zou zijn de perfecte oplossing, maar andere twee zijn ook zeer populair.
Het horizontale zwenkt volgen twee aandrijving
Één het horizontale volgen zwenkt aandrijving en één het verticale volgen zwenkt aandrijving
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Toepassing
Het zwenkende aandrijvingsapparaat kan in om het even welke gelegenheden worden gebruikt waar de volledig-cirkelomwenteling wordt vereist terzelfdertijd als de snelheidsverandering wordt vereist. Wanneer het noodzakelijk is om de machtstransmissie van grotere torsie, de bewegingstransmissie van hogere precisie, of de keus van het mechanisme te realiseren dat een compacte lichaamsstructuur en zeer integer vereist, zijn de zwenkende aandrijvingsapparaten de oplossing.
De gemeenschappelijkere toepassingen zijn gewoonlijk de volledig-cirkel roterende structuur van techniek en bouwmachines, evenals zonne-energie, windenergie en diverse het automatische volgen machines op lange termijn. Het is gemakkelijk om digitale controle uit te voeren, zodat heeft het vele toepassingen op het gebied van industriële robots.
