Productdetails:
|
| Model: | 9 duim | Toestelverhouding: | 61:1 |
|---|---|---|---|
| Efficiency: | 40% | Nauwkeurig: | ≤ 0,1 |
| Bestuurder: | Elektrische motor | Type: | Opgezette verticaal |
| Toepassing: | Zonnedrijver | Kleur: | Zoals Gevraagd |
| Markeren: | Het verticale Wormtoestel zwenkt Aandrijving,Het wormtoestel zwenkt Aandrijving 9 Duim,het verticale opgezette Wormtoestel zwenkt Aandrijving |
||

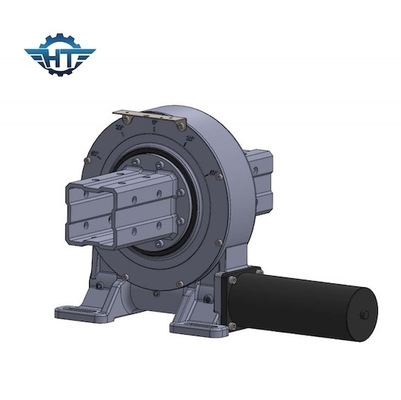

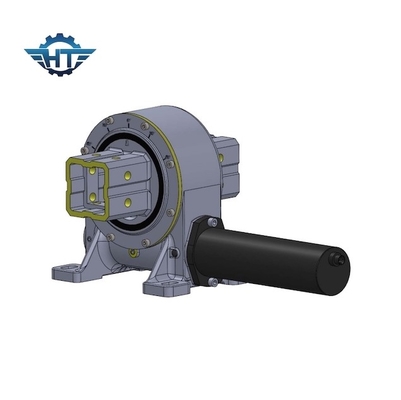

9 Toestel van de duim zwenkt het Verticale Worm Aandrijving voor Hoog Torsie Zonne Volgend Systeem
Het wormtoestel zwenkt Aandrijvingsbeschrijving
De zwenkende ring die een compacte oplossing met hoge transmissie dragen, die uit een zwenkende ring met extern toestel bestaan, gecombineerd met het grenzen aan paste wormschacht aan. Door zelfsluitende gearset, is geen onderbreking noodzakelijk op de drijfmotor. Ook beschikbaar met direct opgezette planetarische aangepaste motoren. Worm aandrijving-hogere slijtage-weerstand van de aandrijving van het wormtoestel, die sterke outputtorsie en het overhellen ogenbliktorsie met de putprestaties van stabiliteit en betrouwbaarheid kan laden. De wormaandrijving is ook beschikbaar voor hoger volgend nauwkeurig gebied.
Parameters van VE Reeks
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Voordelen
1. Roteer binnen van ±60°, hard einde
1. Sterk ten val brengend die ogenblik bij het zwenken van ring wordt gebaseerd
2. Keur het wikkelen van wormaandrijving goed
3. Aandrijvings grotere lading voor het gebruiken van multitandcontact
4. Betere statische zelfsluitende functie
Toepassing
De toepassingen omvatten zonnedrijvers, windturbines, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, gravers, automobielliften en windturbines, schotels, satellietantenne enz.
