Productdetails:
|
| Model: | 14 duim | Toestelverhouding: | 102:1 |
|---|---|---|---|
| Efficiency: | 40% | Type: | Horizontale Reeks |
| Toepassing: | windgeneratoren | OEM de dienst: | Beschikbaar |
| Bestuurder: | hydraulisch, elektrisch | IP Klasse: | IP66 |
| Markeren: | 17 Duim Ingesloten Zwenkende Aandrijvings,Ingesloten Zwenkende Aandrijving IP66,Horizontale Opgezette elektrisch zwenkt aandrijving |
||

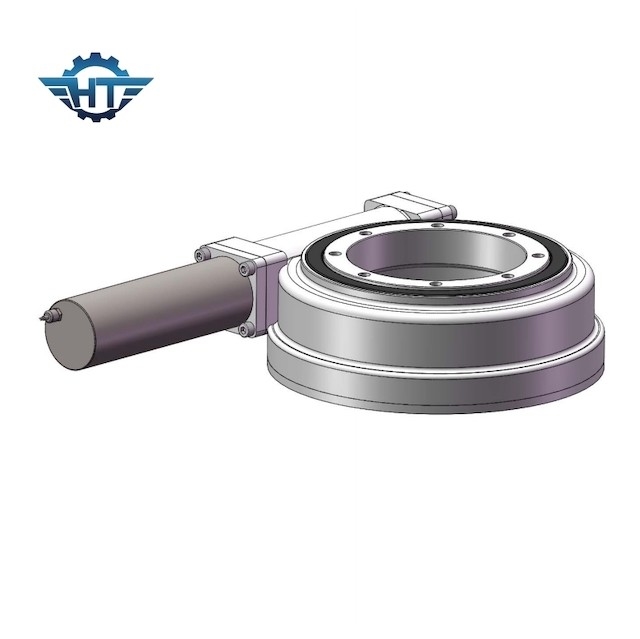

17 Duim Ingesloten Hydraulisch zwenkt Aandrijving, Horizontale IP66 Opgezet voor Windgenerators

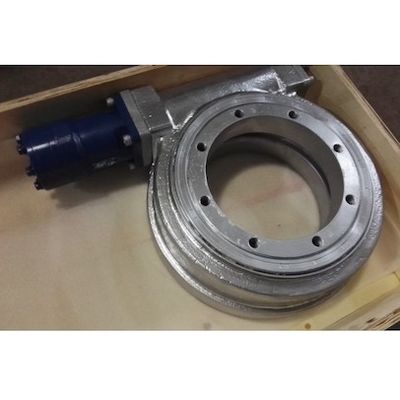

Ingesloten hydraulisch zwenkt Aandrijvingsbeschrijving
Zwenk aandrijving met hydraulische motoren hoofdzakelijk worden toegepast in havenmachines, mijnmachines, lassende machines, bouwvoertuigen, modulaire voertuigen, windenergiesystemen enz. Door het zwenkende dragen als zijn kerncomponent goed te keuren, kan het zwenken van aandrijving askracht, radiaal kracht en het overhellen ogenblik gelijktijdig dragen.
Eigenschappen
1. Een grote transmissieverhouding kan worden verkregen, die compacter is dan het gewankelde mechanisme van het schacht spiraalvormige toestel.
2. De het inschakelen tandoppervlakten van de twee wielen zijn in lijncontact, en zijn lagercapaciteit is veel hoger dan dat van het gewankelde mechanisme van het schacht spiraalvormige toestel.
3. De wormaandrijving is gelijkwaardig aan de schroefaandrijving, die een multi-tand die aandrijving inschakelen is, zodat is de aandrijving stabiel en het lawaai is klein.
4. Het is zelfsluitend. Wanneer de loodhoek van de worm minder dan de gelijkwaardige wrijvinghoek tussen de inschakelende toesteltanden is, heeft het mechanisme zelfsluitende eigenschappen en kan omgekeerde zelfsluitend bereiken, d.w.z., slechts de worm kan de worm, maar niet de worm drijven. Zoals het zelfsluitende die wormmechanisme in zijn zware machines wordt gebruikt, zijn omgekeerde kan zelfsluitend een rol in veiligheidsbescherming spelen.
5. De transmissieefficiency is laag en de slijtage is ernstiger. Wanneer het wormtoestel met de transmissie bezig is, is de relatieve het glijden snelheid tussen de inschakelende toesteltanden groot, zodat is het wrijvingverlies groot en de efficiency is laag. Anderzijds, veroorzaakt de relatieve het glijden snelheid ernstige slijtage en hittegeneratie op de tandoppervlakte. om hitte te verdrijven en slijtage te verminderen, worden de duurdere materialen met goede antifrictie en anti-wear eigenschappen en goede smerende apparaten vaak gebruikt, zodat zijn de kosten hoog.
6. De askracht van de worm is groot
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Toepassingen
1. Modulaire aanhangwagens
2. Allerlei kranen
3. Lucht werkend platform
4. Windenergiesystemen
