Productdetails:
|
| Model: | 9 duim | Toestelverhouding: | 61:1 |
|---|---|---|---|
| Efficiency: | 40% | Type: | Horizontaal, Verticaal |
| Toepassing: | Turnable Industriële Machines | MOTOR: | Hydraulische Motor |
| IP Klasse: | IP66 | Weerslag: | 0,15 graden |
| Markeren: | De compacte Wormaandrijving zwenkt Ring,9“ de Wormaandrijving zwenkt Ring,Compact zwenk aandrijvingsmotor |
||

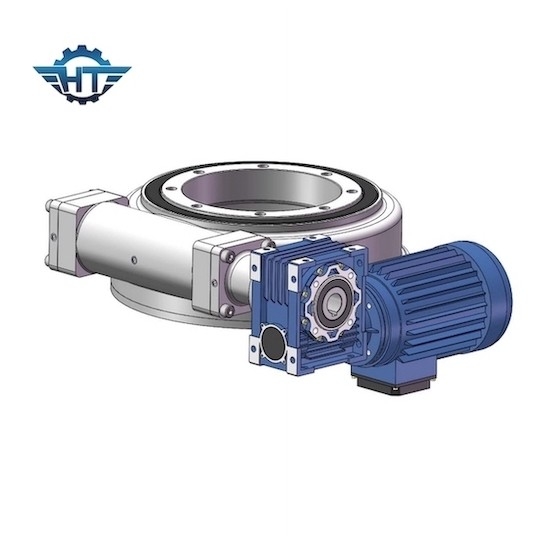

9 duim Compacte Zwenkende Aandrijvings, Hoge Nauwkeurigheid voor de Industriële Machines van Turnable
Compacte Zwenkende Aandrijvingsbeschrijving
Het zwenkende reductiemiddel is een promotieproduct van het zwenkende dragen, die gewoonlijk uit een worm, turbine het zwenkende dragen, een omhulsel, en een krachtbron bestaat. Shell wordt gemaakt van uit gegoten staal van uitstekende kwaliteit met zeer met hoge weerstand. Het wormtoestel en de worm allen worden gemaakt van 42CrMo en door gloedionen ontzilt. De sterkte van de slijtageweerstand is hoger dan het traditionele binnenlandse gasnitriding 50Mn materiaal, dat aan andere binnenlandse het wikkelen toroidal wormen gelijkaardig is. Sterker dan de hardheid, is de levensduur langer.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency | Precisie (graad) |
IP | Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Voordelen
Hoge torsie
Hoge IP rang
Stabiele en betrouwbare prestaties
Sterk ten val brengend ogenblik
Keur het wikkelen van wormaandrijving goed
Multitandcontact, hoge ladingscapaciteit
Zelfsluitende functie
Toepassingen
Dit product kan voor flatbed vervoervoertuigen, logboekkranen, enig-kolomkranen, straalheftoestellen, vrachtwagen-opgezette kranen, lucht het werkvoertuigen, zonne-energie voor zonneinspecties, automatiseringsmateriaal en ander mechanisch materiaal worden gebruikt; in de zonne photovoltaic industrie van de machtsgeneratie, is de roterende aandrijving over het algemeen uitgerust met de planetarische aangepaste motoren van gelijkstroom of worden AC aangepaste motoren hoofdzakelijk gebruikt; in bouwmachines, worden de hydraulische motoren hoofdzakelijk gebruikt als systemen van de machtsaandrijving.
