Productdetails:
|
| Modelnummer: | SE14 | Het houden van Torsie: | 54200 NM |
|---|---|---|---|
| Het overhellen Torsie: | 68000 NM | Outputtorsie: | 6550 NM |
| Statische Aslading: | kN 680 | Statische Radicale Lading: | kN 230 |
| Opzettende Gaten: | 21*M16 | Gewicht: | 63 kg |
| Markeren: | SE14 het wormtoestel zwenkt Aandrijving,Zwenk Aandrijvingsversnellingsbak 6550 NM,zwenk aandrijving zonne 6550 NM |
||

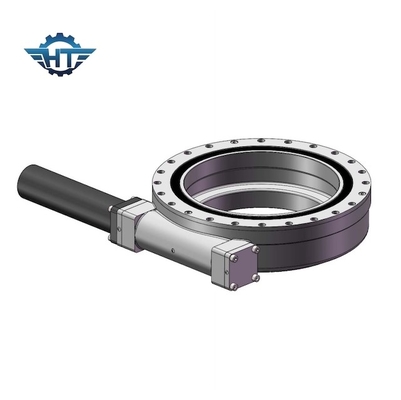

SE14 Hydraulische worm het Toestel zwenkt Aandrijvingsversnellingsbak met Ingesloten Huisvesting voor Zonnedrijvers
Productomschrijving
De norm zwenkt aandrijving wordt gepast met een open huisvesting terwijl een open huisvesting er niet in is geslaagd om de delen een goede IP rating te geven. Is de zwenkende aandrijving van Hangtuo met ingesloten huisvesting die de zwenkende aandrijving een IP66-toegangsbescherming verstrekt. Dat helpt de zwenkende aandrijving kan in ruw milieu worden gewerkt. Onze zwenkende aandrijving heeft de eigenschap van de zelfsluitende schacht van de zandloperworm. Zodra de krachtbroninput is teruggekeerd naar neutraal, zal de wormschacht de lading in positie sluiten zonder enig extern remmechanisme te vereisen.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Toepassingen
De typische toepassingen omvatten zonnedrijvers, windturbines, satellietantenne en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften, robot enz.
Vervoer, Behandeling & Opslag
Het vervoer slechts in horizontale positie, effecten zou moeten worden vermeden.
Het slijtagewerk gloves en is zorgvuldig wanneer behandeling zwenkt aandrijving.
Gebruik de gaten van de ringen in zwenken aandrijving om bouten voor, en plaatsing brandkast te bevestigen die hijsen behandelen.
De opslag slechts in een horizontale positie en in gesloten ruimten, houdt het nat het worden weg, duurt de bescherming van de oppervlaktecorrosie van blootgestelde het koppelen oppervlakten ongeveer 1 maand in gesloten verpakking. De langere periodeopslag vereist speciale beschermende maatregelen.
Vervoer van uitgepakte zwenkende aandrijving
Verticaal vervoert het gebruiks geschikte opheffende toestel nooit product
Uitgepakt zwenk aandrijving kan met opheffend toestel in de volgende omstandigheden worden vervoerd:
1. Het opheffende toestel moet geschikt voor de lading van het eenheidsvervoer worden gevormd.
2. De ringsbouten moeten geschikt voor het gewicht van de vervoerseenheid worden gevormd.
3. Zwenk aandrijving slechts zal vervoerd worden alleen.
4. Het vervoer binnen het bedrijf zal slechts horizontaal uitgevoerd worden.
