Productdetails:
|
| Model: | 7 duim | Centrum Dia.: | 170mm |
|---|---|---|---|
| Efficiency: | 40% | Type: | Horizontaal, Verticaal |
| Toepassing: | Vrachtwagenkranen | OEM de dienst: | Beschikbaar |
| Bestuurder: | Hydraulische Motor | IP Klasse: | IP66 |
| Markeren: | 7“ Hydraulisch zwenk Aandrijving,Zwenk Opgezet Horizontaal van de Aandrijvingsmotor,7“ zwenkende versnellingsbak |
||

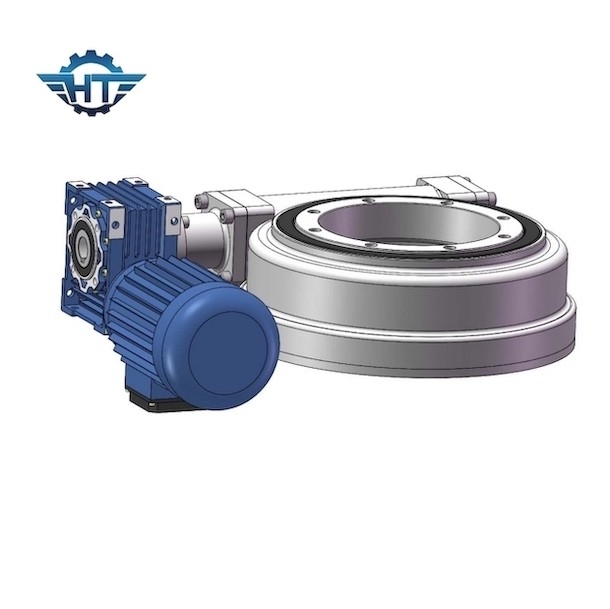

7 zwenkt de duim Opgezet Horizontaal Aandrijvingsversnellingsbak met Hydraulische Motor voor Vrachtwagenkranen
Opgezet horizontaal zwenkt Aandrijvingsbeschrijving
Is de zwenkende aandrijving van Changzhouhangtuo van hoogte - kwaliteit.
Zij zijn ingesloten huisvesting zwenken aandrijving met IP66-bijlagebeveiligingsniveau. Het wordt ontworpen met een schacht van de zandloperworm met 5 tanden in contact tussen zwenkt ring en de wormschacht. Dit ontwerp biedt een zeer stevige achtercapaciteit van de holdingstorsie voor de zware ladingen aan.
SE Modelperformance parameters
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (kN.m) |
Holding Torsie (kN.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend |
Gewicht (kg) |
| 1“ | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 6 |
| 3“ | 806 | 1.5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 8 |
| 5“ | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 12 |
| 7“ | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 21 |
| 9“ | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 49 |
| 12“ | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 61 |
| 14“ | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 63 |
| 17“ | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 105 |
| 21“ | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 149 |
| 25“ | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 204 |
Voordelen
1. Hogere IP rang, beter beschermend niveau
2. De verbinding van de kaderolie houdt vorm en spant en waarborgen het ononderbroken en efficiënte runnen van transmissiedeel.
3. De olieverbinding is hoge hittebestendig en slijtage-zichverzettende tegen prestaties.
Toepassingen
Het roterende zwenkende aandrijvingsapparaat van hydraulisch graafwerktuig is samengesteld uit een roterende motor en een roterend reductiemiddel. De roterende motor keurt over het algemeen een aszuiger hydraulische motor goed. De snelheid is hoog en de torsie is laag. Het moet met het roterende reductiemiddel worden vertraagd en worden verhoogd om de roterende platformdraai te drijven.
