Productdetails:
|
| Toestelverhouding: | 57:1 | Efficiency: | 40% |
|---|---|---|---|
| Type: | Ingesloten | Toepassing: | Bouwmachines |
| OEM de dienst: | Beschikbaar | Bestuurder: | Hydraulische Motor |
| IP rang: | IP66 | Kleur: | zoals gevraagd |
| Markeren: | Trogconcentrator Ingesloten Zwenkende Aandrijving,Ingesloten Zwenkende Aandrijving 2000NM,Zonne de drijversaandrijving van de trogconcentrator |
||

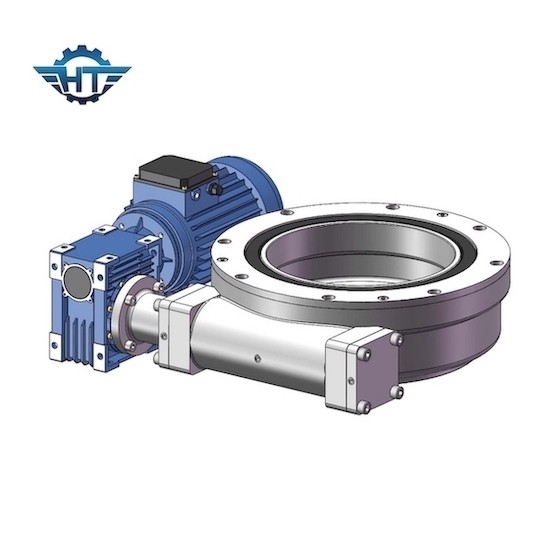

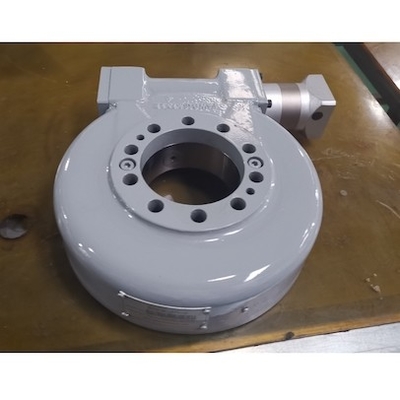

Ingesloten Huisse7 Zwenkende Aandrijving, 40%-Transmissieefficiency voor Trogconcentrator
De Zwenkende Aandrijving van de trogconcentrator
Het de generatiesysteem van de trog thermische macht verwijst naar een systeem dat een trog parabolische reflector gebruikt om zonlicht op een hittecollector te concentreren om het middel van de hitteoverdracht te verwarmen, stoom in de warmtewisselaar te produceren, en de stoomturbine te duwen om de generator te drijven om elektriciteit te produceren. Het is het meest geschikte systeem van de machtsgeneratie in zonne thermische machtsgeneratie.
De zwenkende aandrijving is een speciaal zwenkend die vertragingsproduct uit het zwenkende dragende product met hoge integratie, grote verminderingsverhouding, eenvoudige structuur, geschikt gebruik en onderhoud wordt afgeleid. De binnen en buitenringen realiseren respectievelijk de input en de output van het drijven van macht, zodat de zwenkende aandrijving niet alleen 360 graadomwenteling zonder einde kan realiseren, maar ook de drijfkrachtbron op basis van het zwenkende dragende kader installeren tegelijkertijd, zodat is zijn transmissieefficiency hoog, is het een mechanische nieuwe toevoeging van A aan de transmissiefamilie. En omdat het hoofdzakelijk een verminderingstoestel is, kan het ook een roterend reductiemiddel, een draaischijfreductiemiddel of een aandrijvingsdraaischijf worden genoemd.
De zwenkende aandrijving is essentieel onderdeel in het verzamelen van de meeste hitte van de zon voor het systeem van de trogconcentrator.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelf sluiten |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Zeer belangrijke Eigenschappen
1. Grote transmissiekracht en compacte structuur.
2. De het inschakelen tandoppervlakten zijn in lijncontact, en hun lagercapaciteit is groter
3. De wormaandrijving is een tand die aandrijving inschakelt, is de aandrijving stabiel en het lawaai is klein.
4. Het heeft zelfsluitend bezit, en zijn omgekeerd zelfsluitend bezit kan een rol in veiligheidsbescherming spelen.
Toepassingen
Het apparaat van de sleiwngaandrijving wordt gebruikt in het torencsp systeem om de heliostaat aan „het achtervolgen van de zon“ te drijven. Het zwenkende aandrijvingssysteem van Hangtuo-Machines keurt nieuwe technologie goed, die eigenaars kan effectief helpen om de totale kosten te drukken van de het levenscyclus om aandrijvingsproducten te zwenken, daardoor zeer verbeterend het investeringswinstcijfer van CSP-installaties.
