Productdetails:
|
| Model: | VE9 | TOESTELverhouding: | 61:1 |
|---|---|---|---|
| Toepassing: | Zonnewarmte Volgend Systeem | Plaats van herkomst: | Changzhou, China |
| Structuur: | Spiraalvormig wormwiel | Certificaat: | ISO9001, CE |
| installatie: | Geïnstalleerde verticaal | Weerslag: | <0.1° |
| Markeren: | De compacte Zwenkende Aandrijving van de Wormversnellingsbak,60 KN de Zwenkende Aandrijving van de Wormversnellingsbak,De Zwenkende Aandrijving van het Zonnewarmte Volgende Systeem |
||

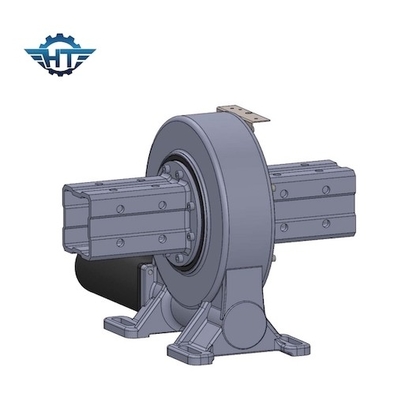

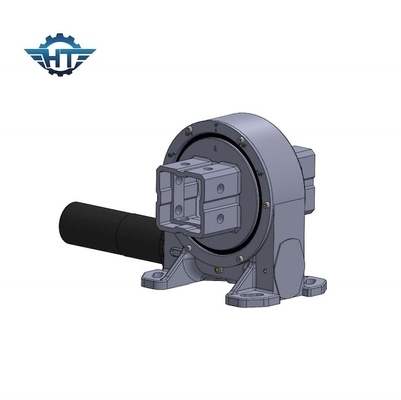

VE9 de compacte Zwenkende Aandrijving van de Wormversnellingsbak voor PV, CPV, de Zonnewarmte Volgend Systeem van CSP
Zwenkende de Aandrijvingsbeschrijving van het wormtoestel
Functie: De zwenkende aandrijving functioneert met standaardwormtechnologie, waarin de worm op de horizontale schacht als bestuurder voor het toestel, in het algemeen, de schacht wordt gedreven door elektrische toestelmotor dienst doet.
Toestelverhouding: De omwenteling van de horizontale worm draait een toestel over een asloodlijn aan de schroefas. Deze combinatie vermindert de snelheid van de gedreven eenheid en vermenigvuldigt ook zijn torsie; het verhogen van het proportioneel als snelheid vermindert. De snelheidsverhouding van schachten hangt van de relatie van het aantal draden op de worm af aan het aantal tanden in het het wormwiel of toestel.
Parameters van VE Zwenkende Aandrijving
| Model | Verhouding | Nominaal vermogentorsie (N.m) | Het overhellen Torsie (N.m) | Het houden van Torsie (N.m) | Aslading (kN) | Radiale Lading (kN) | Efficiency | Precisie (°) | Zelfsluitend | Gewicht (kg) |
| 3“ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Ja | 12 |
| 5“ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Ja | 18 |
| 7“ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Ja | 32 |
| 8“ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Ja | 28 |
| 9“ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Ja | 52 |
| 12“ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Ja | 65 |
| 14“ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Ja | 88 |
| 17“ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Ja | 135 |
| 21“ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Ja | 192 |
| 25“ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Ja | 251 |
Technische Parameters van de Zwenkende Aandrijving van VE9
| Model | VE9 | Plaats van Oorsprong | Changzhou, China |
| Merk | HANGTUO | Type | Ingesloten Huisvesting, IP66 |
| Materiaal | 42CrMo, 50Mn | Outputtorsie | 7320 N.m |
| Het overhellen Ogenbliktorsie | 16.3 K N.m | Het houden van Torsie | 55 K N.m |
| Statische Asclassificatie | 60 KN | Statische Radiale Classificatie | 130 KN |
| Dynamische Asclassificatie | 30 KN | Dynamische Radiale Classificatie | 65 KN |
| Toestelverhouding | 61:1 | Efficiency | 40% |
Toepassingen
De zwenkende aandrijvingstoepassingen omvatten zonnedrijvers, CSP, CPV, windturbines, satelliet en radarschotels, vrachtwagenkranen, mensenliften, nutsmateriaal, hydraulische materiaalgehechtheid, het materiaal van het oliehulpmiddel, bandmanagers, graafs, en automobielliften enz.
