Productdetails:
|
| Model: | SE9 | Toestelverhouding: | 57:1 |
|---|---|---|---|
| Toepassing: | Bouwmachines | Type: | Hydraulisch zwenk Aandrijving |
| Gedreven Motor: | Hydraulische Motor | Garantie: | 12 maanden |
| Certificaten: | ISO9001, CE | Installatie: | Als Ontwerpen van Klanten |
| Markeren: | IP66 hydraulische Zwenkende Aandrijving,Hydraulisch Zwenkend Aandrijving groot het Overhellen Ogenblik,het grote het Overhellen Ogenblik zonne zwenkt aandrijving |
||

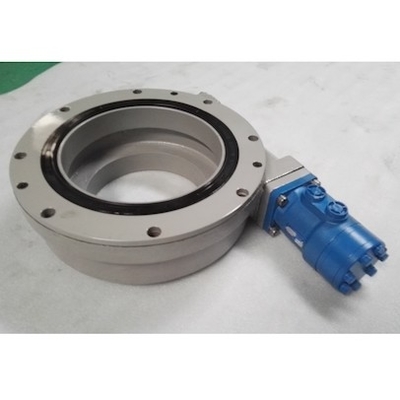

IP66 hydraulische Zwenkende Aandrijving, Groot het Overhellen Ogenblik voor de Open Machine van de Gebiedsbouw

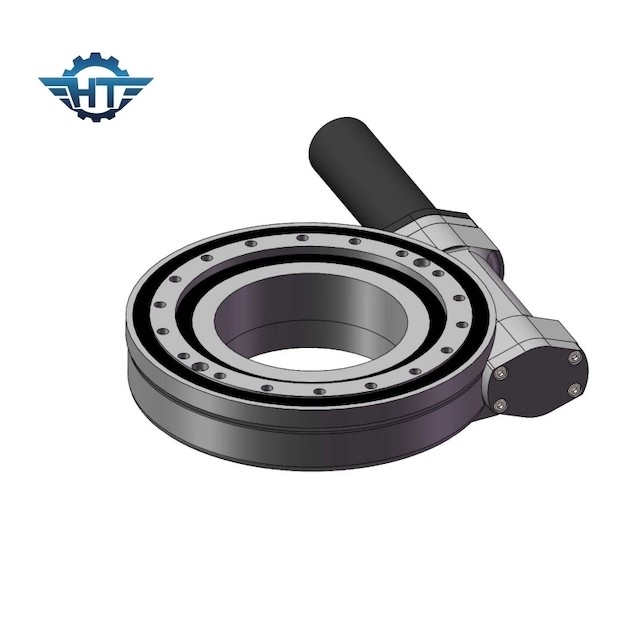

Hydraulische Zwenkende Aandrijving
De zwenkende aandrijving is een volledig-perifeer zwenkend mechanisme van de vertragingstransmissie dat een drijfkrachtbron integreert. Het gebruikt het zwenken dragend als transmissieaanhanger en mechanismegehechtheid. en het omhulsel, en de andere ring worden gebruikt als zowel transmissieaanhanger als verbindingsbasis voor het gedreven werkende deel, zodat zwenken die dragen een volledig-cirkel zwenkende verbinding is, en de drijfkrachtbron en de belangrijkste aandrijving worden efficiënt gevormd het zijn een universeel mechanisme van de vertragingstransmissie dat de functies van omwenteling, vertraging en het drijven integreert, en tegelijkertijd heeft een eenvoudige structuur en geschikt is te vervaardigen en te handhaven.
Prestatiesparameters van SE-reeks
| SE Modelperformance parameters | ||||||||||||
| Model |
Nominaal vermogen Torsie (N.m) |
Het overhellen Torsie (N.m) |
Holding Torsie (N.m) |
As Lading (kN) |
Radiaal Lading (kN) |
Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep. (℃) |
Zelfsluitend |
Gewicht (kg) |
| 1“ | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 6 |
| 3“ | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 8 |
| 5“ | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 12 |
| 7“ | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 21 |
| 9“ | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 49 |
| 12“ | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 61 |
| 14“ | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 63 |
| 17“ | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 105 |
| 21“ | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 149 |
| 25“ | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Ja | 204 |
Opmerkingen:
1. De elektrische motor of de hydraulische motor is facultatieve toebehoren, kunnen de gebruikers volgens hun eigen behoeften kiezen.
2. wegens het grote aantal productmodellen alstublieft om ons telefonisch voor meer gedetailleerde tekeningen te contacteren.
3. Professionele douaneverwerking van diverse niet genormaliseerde roterende aandrijving volgens gebruikersbehoeften.
4. Als u problemen tijdens productselectie en gebruik ontmoet, gelieve ons per e-mail of telefoon te contacteren.
Toepassingen
De zwenkende aandrijving wordt gebruikt wanneer een structureel deel in een machine langs een vaste as in de tegenovergestelde richting aan andere moet worden geroteerd, terwijl tegelijkertijd verzekerend een as en radiale verbinding tussen de twee delen.
De zwenkende aandrijving wordt wijd gebruikt, hoofdzakelijk maar beperkt niet tot werktuigbouw, graafwerktuigen, antennesystemen, de medische apparatuurindustrie, militaire, offshore technologie, havenkranen in spoorwegvoertuigen, de kranen van het schipdek, vrachtwagenkranen en bouwkranen. Telescopen, tunnel boring machines, windturbines, zonneelektrische centrales en aanhangwagens evenals op het gebied van luchtvaart en ruimte.
