Productdetails:
|
| Plaats van herkomst: | Changzhou, China (vasteland) | Voeding: | 24VDC |
|---|---|---|---|
| Hall-sensoren: | Facultatief | Type van Motor: | planetaire geborstelde gelijkstroommotor |
| Eigenschap: | Totaal Ingesloten | Materiaal: | QT |
| Toepassing: | Geconcentreerd Hitteabsorptievat | zelfsluitend: | Ja |
| Markeren: | Het dubbele Toestel van de Asworm zwenkt Aandrijving,24VDC het wormtoestel zwenkt Aandrijving,Het Toestel van de hoge Precisieworm zwenkt Aandrijving |
||

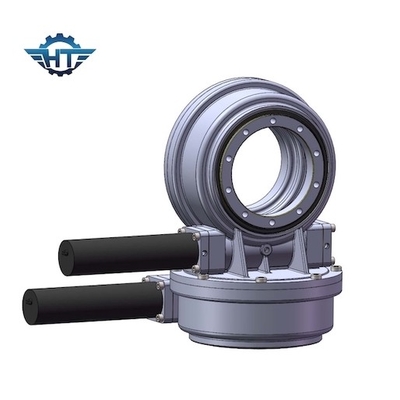

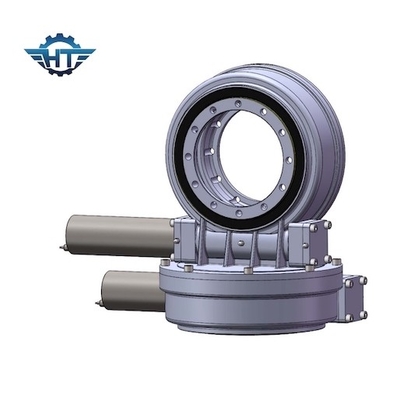

SDE3 het dubbele Toestel van de Asworm zwenkt Aandrijving, Hoge Precisie voor Geconcentreerd Hitteabsorptievat
Het wormtoestel zwenkt Aandrijvingsbeschrijving
Hoe te om een transmissieapparaat voor de generatiesysteem van de toren fotothermisch macht te kiezen
Het transmissieapparaat is belangrijk voor de efficiency van Torenkrachtcentrale
In toren fotothermische krachtcentrale, verzamelen de tientallen duizenden spiegels zonnestraling op het hitteabsorptievat aan het eind van de hitte-absorberende toren om hoge temperaturen te verzamelen en hitte te verzamelen. om ononderbroken en stabiele inzameling van hitte te verzekeren, zou de spiegel de positie van de zon, door het transmissieapparaat in de horizontale azimut en verhogingsrichting van beweging (dubbele as) altijd moeten volgen.
Het gemeenschappelijkste transmissieapparaat is toren CSP-zwenkt aandrijving
Zwenk aandrijving gewoonlijk wordt gedreven door een motor om de omwenteling van de spiegel in de richting van de twee assen te drijven. Aangezien een precisiemachine, de toepassing van zwenkt moet de aandrijving in de fotothermische industrie van de machtsgeneratie de het volgen nauwkeurigheid binnen 1mrad controleren. De dubbele van de de wormwiel en tand van de envelopstructuur oppervlakte die gebied inschakelen is groot, is de transmissienauwkeurigheid hoger, is de effectweerstand sterk, kan zijn laag slijtagetarief gebruik op lange termijn in de omstandigheden van precisie en het leven, verzekeren geschikter voor Fotothermische krachtcentrale in het noordwesten van het ruwe milieu.
De Modelslewing drive performance Parameters van SDE
| SDE Modelperformance parameters | ||||||||||||
| Model | Nominaal vermogentorsie (N.m) |
Het overhellen Torsie (kN.m) |
Het houden van Torsie (kN.m) | Aslading (kN) | Radiale Lading (kN) | Verhouding | Efficiency |
Precisie (graad) |
IP |
Het werken Tep (℃) |
Zelfsluitend | Gewicht (kg) |
| 3“ | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 25kg |
| 5“ | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 34kg |
| 7“ | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 56kg |
| 9“ | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 92kg |
| 12“ | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 160kg |
| 14“ | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 224kg |
| 17“ | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 320kg |
| 21“ | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 492kg |
| 25“ | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Ja | 705kg |
Motorspecificaties
24V geborstelde gelijkstroom-Motor
Specificatie:
Voltage: 24VDC
Facultatief voltage: 12V, 48V
Geen ladingsstroom: (maximum) 0.6A
Geen snelheid van de ladingsoutput: 3.2 t/min
Geen ladingssnelheid: 1300 t/min
Geschatte Snelheid: 2 t/min
Geschatte Torsie: 43 NM
Max Torque: 48 NM
Geschatte Stroom: (maximum) 1.8A
IP Klasse: IP55
Gewicht: 2000 g
Schacht: 12mm
De de het motorvoltage, macht en snelheid zullen volgens uw verzoek in de toegestane omstandigheid van adoptable afmeting worden aangepast.
